Für die Rahmenbohrung / -fräsung von BAKA Protect 4000.
Lieferumfang:
1 x Bohr- / Fräskörper
1 x Frässchablone BAKA Protect 4000 Rahmen 20/30
1 x Bohrer Ø 6,0 mm
1 x Stellring
1 x Anschlaganweisung
Arbeitsschritte: 1. Bandsitz festlegen. 2. Seitenanschläge je nach Türkonstruktion montieren (siehe Aufdruck). 3. Bohr-/Fräskörper auf das Werkstück spannen. Die bandseitige Falzluft ist bereits in der Bohrlehre berücksichtigt. 4. Rahmenlöcher mit Bohrer Ø 6,0 mm bohren. 5. Fräsung mit Fräser Ø 20,0 mm (Anlaufring Ø 30,0 mm) vornehmen. 6. Aufnahmeelement einstecken und Befestigungsstiften arretieren.
Hinweis:
Als Zusatzausstattung sind Schablonen für folgende Kombinationen (Fräser/Anlaufring) erhältlich:
Frässchablone BAKA Protect 4000 Rahmen 16/27
Frässchablone BAKA Protect 4000 Rahmen 16/30
Frässchablone BAKA Protect 4000 Rahmen 20/27
Ebenfalls als Rasterlehre BAKA Protect 4000 Rahmen lieferbar.
Zur weiteren Verwendung von vorhandenen Lehren Bohr-/Fräskörper BAKA Protect 3D Rahmen ist ein Umrüstset lieferbar.
Verwendbar für:
BAKA Protect 4010 3D
BAKA Protect 4010 3D FD
BAKA Protect 4020 3D
BAKA Protect 4020 3D FD
BAKA Protect 4030 3D FD
BAKA Protect 4040 3D FD

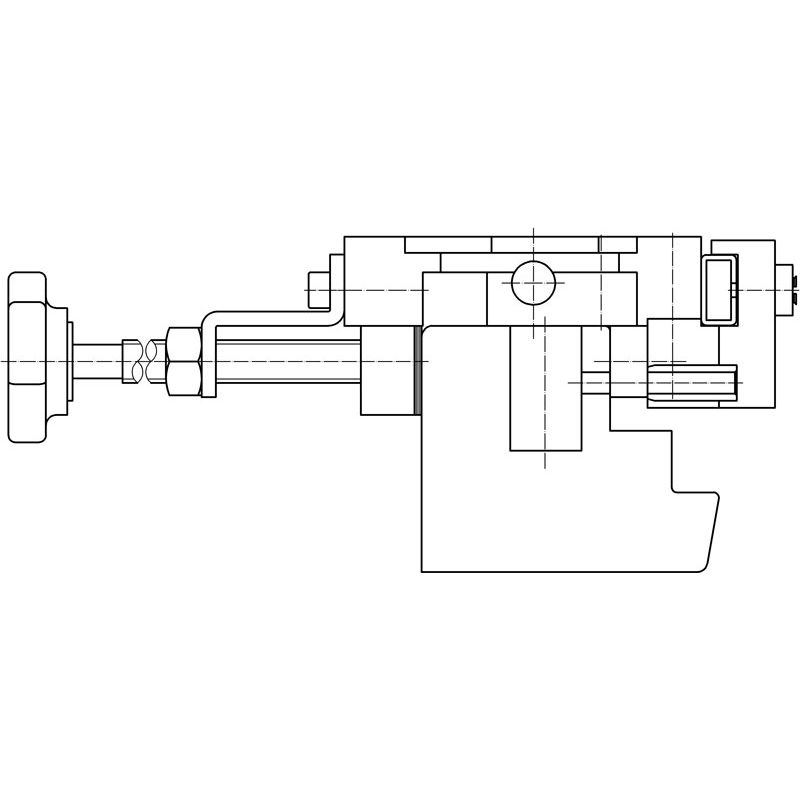

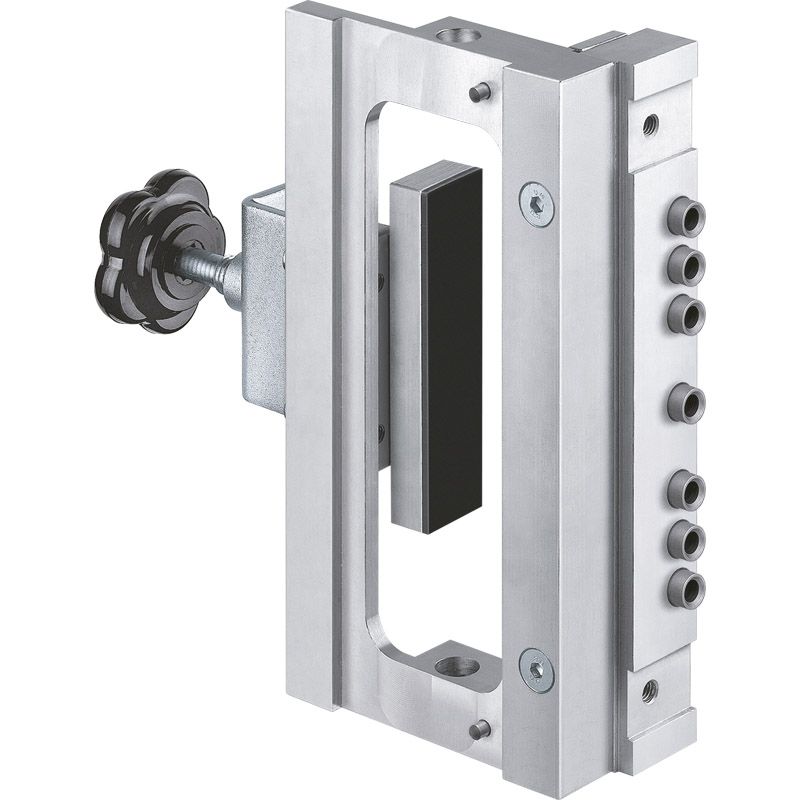

Fräskörper BAKA Protect 4000 Rahmen
Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
01 Typ:
Fräskörper
EANCode:
4015471105938
