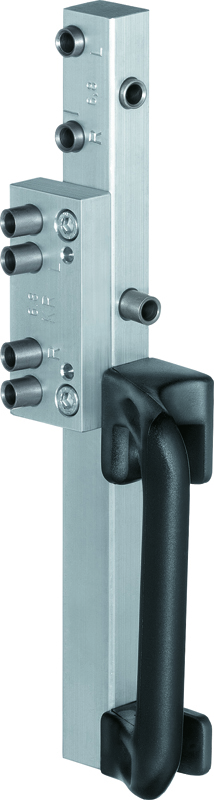

Bohrlehre für die Bohrung an Kippflügelfenster.
Arbeitsschritte:
- 1. Flügel an der Bandseite ohne Zwischenraum im Falz auf den Rahmen festspannen. Die bandseitige Falzluft von 3,0 mm ist bereits in der Bohrlehre berücksichtigt.
- 2. Bandsitz anzeichnen und Bohrungen vornehmen.
- 3a. Fenster mit Regenschutzschiene: Für das schräge Einbohren der Rahmenzapfen ist das Bohrbild mit aufgeschraubter Bohrplatte zu verwenden.
- 3b. Fenster ohne Regenschutzschiene: Für das senkrechte Einbohren der Rahmenzapfen ist das rechte Bohrbild zu verwenden.
- 4. Flügel wieder herausnehmen und Rahmen- und Flügelteil mit der Einwindkurbel oder Bohrmaschine eindrehen.
- 5. Bandteile ausrichten und Flügel einhängen.
Lieferumfang:
- 1 x Bohrkörper 1 x Stufenbohrer Ø 6,8 mm 1 x Stellring 1 x Einwindklaue Ø 13,0 mm 1 x Einwindklaue Ø 15,0 mm 1 x Anschlaganweisung.
Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
