SIEGENIA-AUBI TITAN Ecklager AX 24 DF/3

VBH Art.-Nr.:	2172726481
Art.-Nr.:	TBEV4112-100010

Beschreibung
Details

Zur Verschraubung des Bauteils muss eine Sonder- Fensterbauschraube mit Schaftdurchmesser Ø 4,5 mm verwendet werden!
Befestigungsschrauben für das Ecklager müssen so gewählt und eingeschraubt werden, dass die Schraubenköpfe nicht gegenüber der jeweiligen Grundplatte vorstehen.
Die Falztiefe am endbehandelten Element muss min. 24 mm betragen.
a (Zeichnung) = Flügelfalzkante Zweitflügel
Falzluft 12+0,5 mm

Herstellerinformation: Siegenia-Aubi KG, Industriestrasse 1-3,DE 57234, Wilnsdorf, Email: info@siegenia.com

00 Baugruppe:: Bandseite
01 Typ:: Ecklager
02 Beschlagsystem:: Siegenia TITAN AF Holz
Siegenia TITAN Holz
02 System:: 12/18-9
12/20-9
03 Bandseite:: axxent 24+
03 Öffnungsart:: Dreiflügelig
Beschlagachse:: 9 mm
Falzluft:: 12 mm
Farbe Hersteller:: silber
Flügelgewicht max.:: 80 kg
Richtung:: links
Verstellung:: Anpressdruck
Zusatzinfo:: Stück
Überschlag:: 18 mm
20 mm

Waren können innerhalb von 14 Tagen ab Kaufdatum zurückgegeben werden.
Für Rücksendungen muss eine gültige Quittung vorgelegt werden.

Verfügbare Versandarten:

Zuletzt angesehen

SIEGENIA-AUBI TITAN Ecklager AX 24 DF/3 Produktbild

SIEGENIA-AUBI TITAN Ecklager AX 24 DF/3

VBH Art.-Nr.: 2172726481

Art.-Nr.: TBEV4112-100010

Flügelabdeckprofil FP 20 G214 Produktbild

Flügelabdeckprofil FP 20 G214

VBH Art.-Nr.: 9759800400

Art.-Nr.: 596010-06

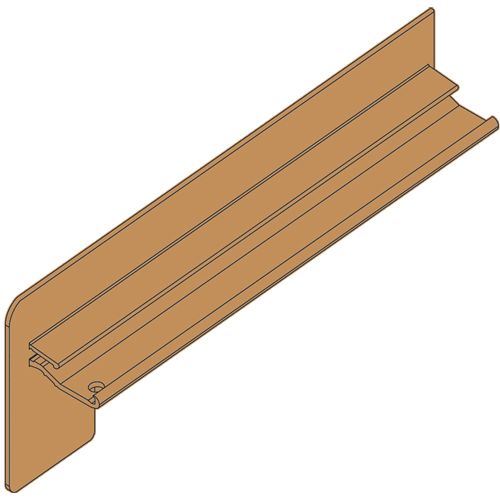

S27 G214 mittelbronze - Aluminium-Bordstück ohne Dehnungsausgleich Produktbild
