- Zur Verschraubung des Bauteils muss eine Sonder- Fensterbauschraube mit Schaftdurchmesser Ø 4,5 mm verwendet werden!
- Befestigungsschrauben für das Ecklager müssen so gewählt und eingeschraubt werden, dass die Schraubenköpfe nicht gegenüber der jeweiligen Grundplatte vorstehen.
- Die Falztiefe am endbehandelten Element muss min. 24 mm betragen.
- Falzluft 12+0,5 mm
- * Inklusive Abdeckkappe (Zechnung)
- Bei mehr als 100 kg Flügelgewicht muss der Auflagedübel TBAV4010 gesetzt werden.

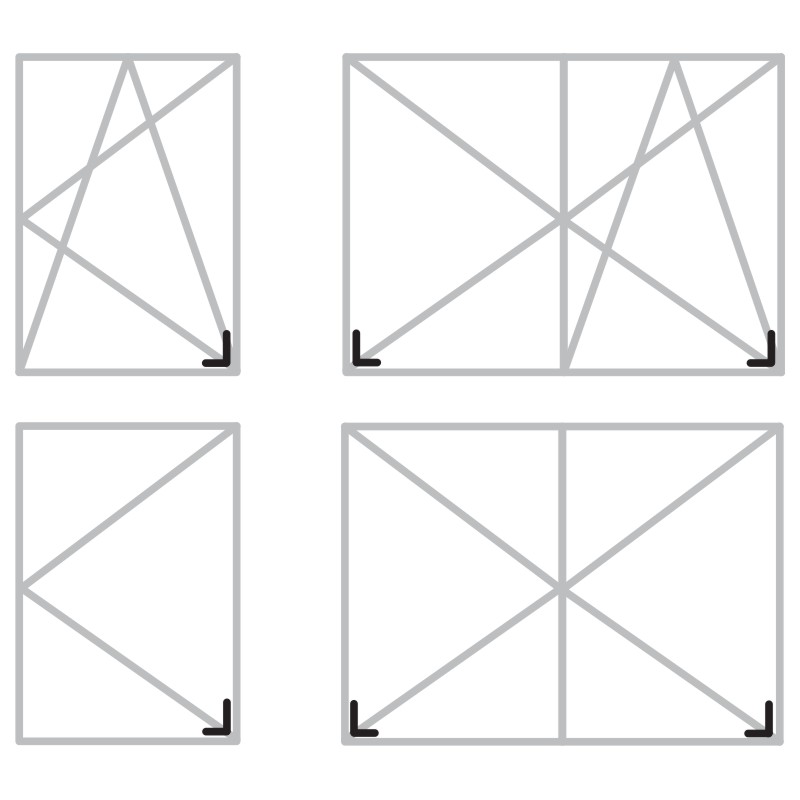

SIEGENIA, Drehkipp-Ecklager, DIN-Richtung: DIN Links, Modell: Titan axxent, Modellnummer: 24 D8, Ergänzung: Rahmenteil, mit Bohrzapfen, mit Kappe, Befestigungsart: zum Anschrauben, Material: Stahl, Farbton: titan silber, Flügelgewicht max.: 130 kg, Falzluft: 12 mm, Falztiefe: 24 mm, Nutmittenlage: 9 mm, Länge: 65 mm, Breite: 93,5 mm, Durchmesser Einbohrzapfen Rahmenteil: 5,6 mm, Verstellmöglichkeit: anpressdruckverstellbar, Anpressdruckverstellung: +/-0,7 mm, Einbohrtiefe: 8 mm, Fensterwerkstoff: Holz
Herstellerinformation: Siegenia-Aubi KG, Industriestrasse 1-3,DE 57234, Wilnsdorf, Email: info@siegenia.com
