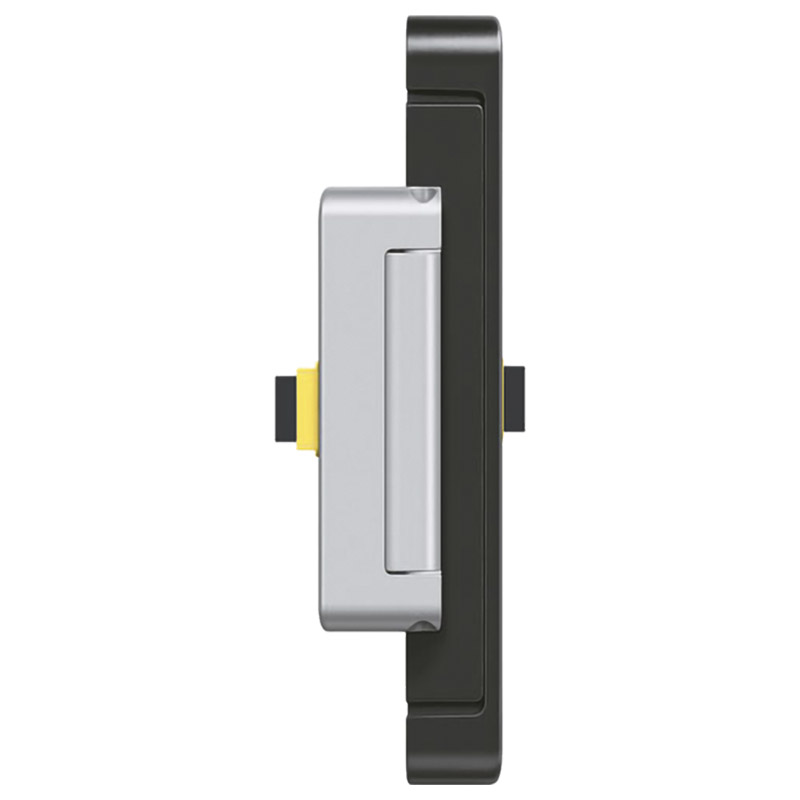

Verdeckt liegendes Bandsystem mit integrierter und permanenter Energieübertragung für gefälzte Holzhaustüren.
Produkteigenschaften:
mit permanenter Energieübertragung
individuell wählbare Anschlussadapter
verdeckt liegendes Bandsystem
für gefälzte Holzhaustüren mit Überschlagbreite 18 mm
wartungsfreie Gleitlagertechnik
Technische Daten:
Breite (Flügelteil) 40,5 mm
Länge (Flügelteil) 140,0 mm
Breite (Rahmenteil) 30,0 mm
Länge (Rahmenteil) 250,0 mm
Fräser Ø 20,0 mm
Anlaufring-Ø: 30,0 mm
Öffnungswinkel 180°
Aderquerschnitt 0,14 mm²
Max. Spannung 50 V
Aderzahl 16
Max. Stromstärke 0,8 A
Hinweis:
Bei Bestellungen des Zubehörs bitte berücksichtigen: Es werden pro Band zwei Anschlussadapter TECTUS Energy benötigt. Ein Anschlussplan ist in der Montageanleitung des jeweiligen Adapters hinterlegt und steht zum Download bereit. TE 680 3D FD Energy dient als Kabelübergang und übernimmt keine tragende Funktion.
Modell ist kombinierbar mit:
Adapter 1 TECTUS Energy
Universaladapter TECTUS Energy
Rundkabel 3m TECTUS Energy
Rundkabel 10m TECTUS Energy
Adapterset 20 TECTUS Energy
Adapterset 21 TECTUS Energy
Dichtung DS 7435
Lehrentechnik und Zubehör:
Rasterlehre TECTUS TE 680 3D FD
Fräskörper TECTUS TE 680 3D FD

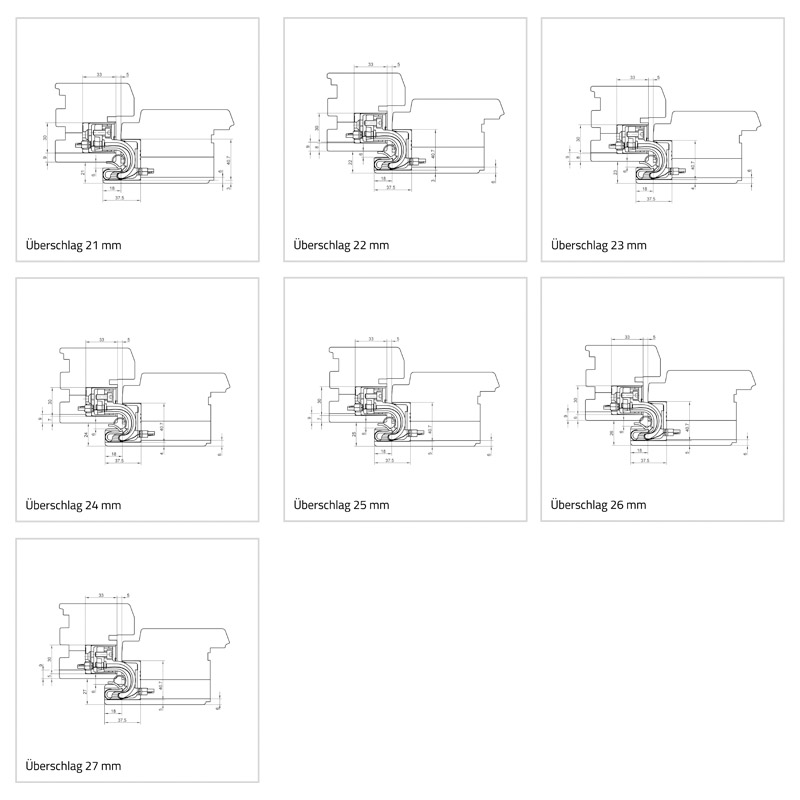

Schablone 5 251109 5 (Flügel, Überschlagstärke 21 mm und 22 mm)
Schablone 5 251110 5 (Flügel, Überschlagstärke 23 mm und 24 mm)
Schablone 5 251111 5 (Flügel, Überschlagstärke 25 mm, 26 mm und 27 mm)
