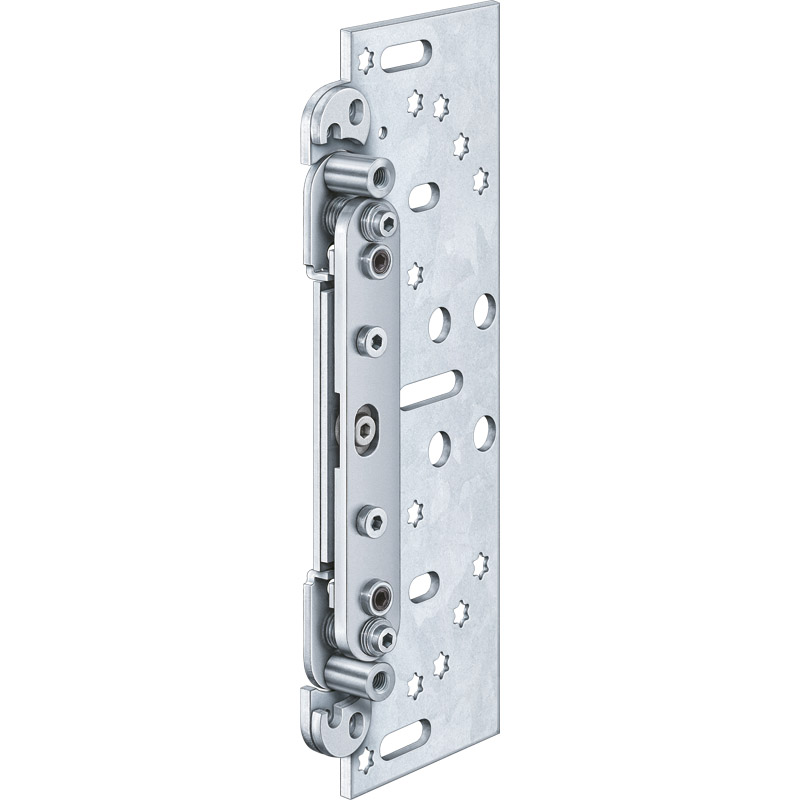

Aufnahmeelment für gefälzte und ungefälzte Türen an Futterzargen:
Produkteigenschaften:
für Objektbänder VARIANT VX und VARIANT VXG
3D stufenlos verstellbar (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm
Verstellung bei ständig fixierter Tür
Technische Daten:
Belastungswert 200,0 kg
Fräser Ø 24,0 mm
Hinweis:
Der o.g. Belastungswert bezieht sich auf zwei Bänder pro Flügel (1 x 2 m). Dabei sind auch die Belastungswerte des jeweils kombinierten Bandes zu berücksichtigen. Im Lieferumfang sind Distanzplättchen für Futterstärke 22 - 28 mm enthalten. Abdeckwinkel / -platte bilden eine Einheit mit dem Aufnahmeelement. Diese sind separat zu bestellen. Um den maximalen Bandbelastungswert zu erreichen, ist auf eine ausreichende Befestigung der Zarge und der Aufnahmeplatte am Mauer- bzw. Ständerwerk zu achten.
Modell ist kombinierbar mit:
VX 2560 KK N (Abdeckwinkel)
VX 2560 RK N (Abdeckwinkel)
VX 2560 KR N (Abdeckwinkel)
VX 2560 RR N (Abdeckwinkel)
VX 2560 Bronze KK N (Abdeckwinkel)
VX 2570 KK N (Abdeckwinkel)
VX 2570 KR N (Abdeckwinkel)
VX 2570 RR N (Abdeckwinkel)
VX 2580 N (Abdeckplatte)
VX 2590 N (Abdeckplatte)
Lehrentechnik und Zubehör:
Universalfräsrahmen VBH 999.990 / 0729
Schablone 5 251087 5 VBH 217.271 / 6853
Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
01 Typ:
Aufnahmeelement
Bezeichnung:
VARIANT VX 2502 3D N
EANCode:
4015471115425
Einstellmöglichkeit:
6-fach
Farbe Hersteller:
verzinkt
Richtung:
DIN links/rechts
Türgewicht max.:
200 kg
