Aufnahmeelment für gefälzte und ungefälzte Türen an Blockzargen.
Produkteigenschaften:
für Objektbänder VARIANT VX und VARIANT VXG
3D stufenlos verstellbar (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm
Technische Daten:
Belastungswert 200,0 kg
Fräser Ø 24,0 mm
Hinweis:
Der o.g. Belastungswert bezieht sich auf zwei Bänder pro Flügel (1 x 2 m). Dabei sind auch die Belastungswerte des jeweils kombinierten Bandes zu berücksichtigen. Zur Befestigung des Abdeckwinkels empfiehlt sich der Einsatz von Spanplattenschrauben mind. 6,0 x 50,0 mm.
Modell ist kombinierbar mit:
Serie VX 7560 (Abdeckwinkel)
Serie VX 7570 (Abdeckwinkel)
VX 7580 (Abdeckplatte)
VX 7590 (Abdeckplatte)
Lehrentechnik und Zubehör:
Universalfräsrahmen VBH 999.990 / 0729
Schablone 5 250568 5 VBH 999.990 / 4044
Schablone 5 250569 5 VBH 999.990 / 4045

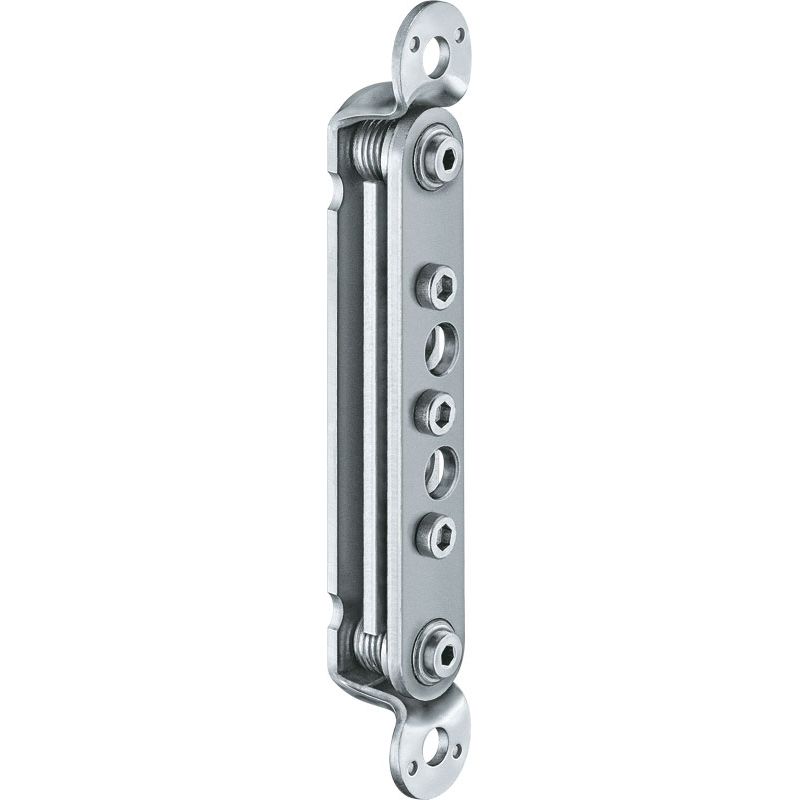

Variant Aufnahmeelement VX 7501 3D vz
Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
01 Typ:
Aufnahmeelement
04 Falzausführung:
gefälzt-flächenbündig gefälzt ungefälzt
04 Rahmenausführung:
Holz Blockzarge
Bandhöhe:
180 mm
Bezeichnung:
VARIANT VX 7501 3D
EANCode:
4015471068493
Einstellmöglichkeit:
6-fach
Farbe Hersteller:
verzinkt
Richtung:
DIN links/rechts
Rollen-Ø:
24 mm
Türgewicht max.:
200 kg
