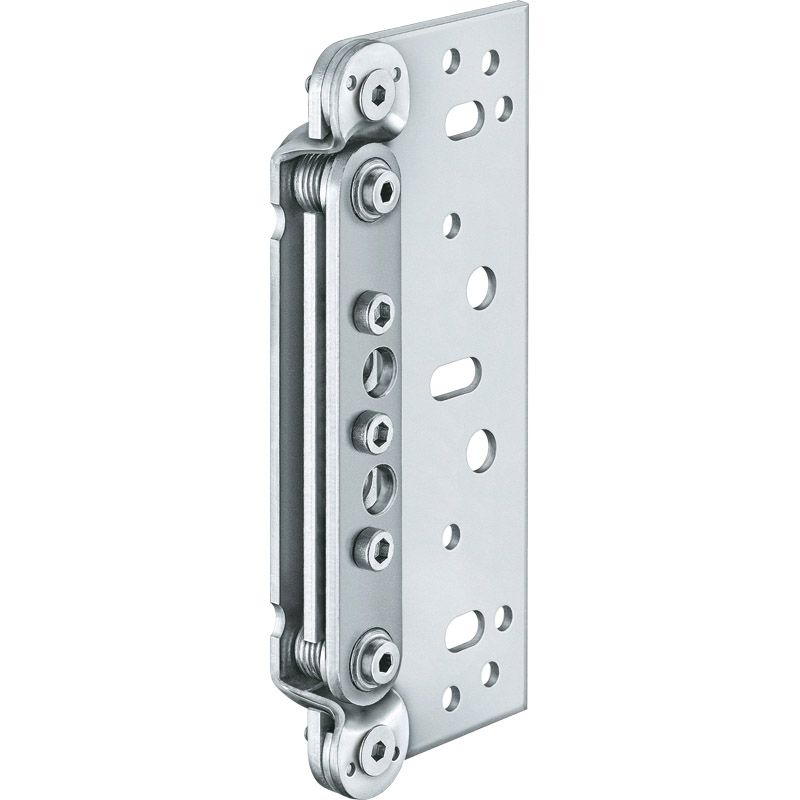

Aufnahmeelment für gefälzte und ungefälzte Türen an Futterzargen.
Produkteigenschaften:
für Objektbänder VARIANT VX und VARIANT VXG
3D stufenlos verstellbar (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm
Technische Daten:
Belastungswert 200,0 kg
Fräser Ø 24,0 mm
Hinweis:
Der o.g. Belastungswert bezieht sich auf zwei Bänder pro Flügel (1 x 2 m). Dabei sind auch die Belastungswerte des jeweils kombinierten Bandes zu berücksichtigen. Im Lieferumfang sind Distanzplättchen für Futterstärke 22 - 28 mm enthalten. Um den maximalen Bandbelastungswert zu erreichen, ist auf eine ausreichende Befestigung der Zarge und der Aufnahmeplatte am Mauer- bzw. Ständerwerk zu achten.
Modell ist kombinierbar mit:
Serie VX 7560 (Abdeckwinkel)
VX 7580 (Abdeckplatte)
Lehrentechnik und Zubehör:
Universalfräsrahmen VBH 999.990 / 0729
Schablone 5 250568 5 VBH 999.990 / 4044
Abdeckwinkel VX 7560 KK matt-vernickelt/F2 VBH 373.969 / 4320
Abdeckwinkel VX 7560 KK Edelstahl VBH 373.969 / 6500
