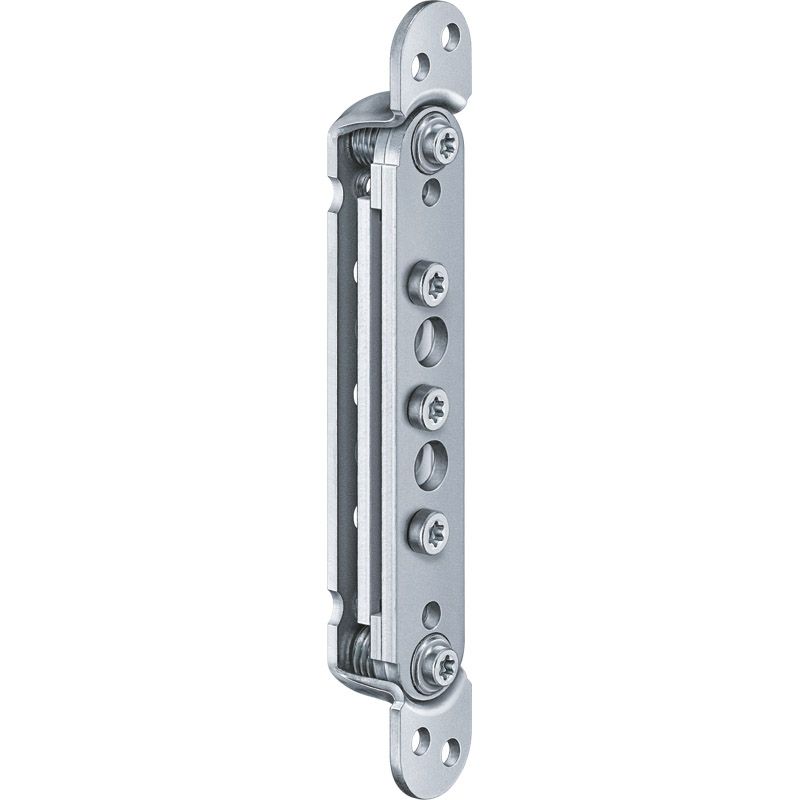

SIMONSWERK Aufnahmeelement VARIANT VX 7531 3D

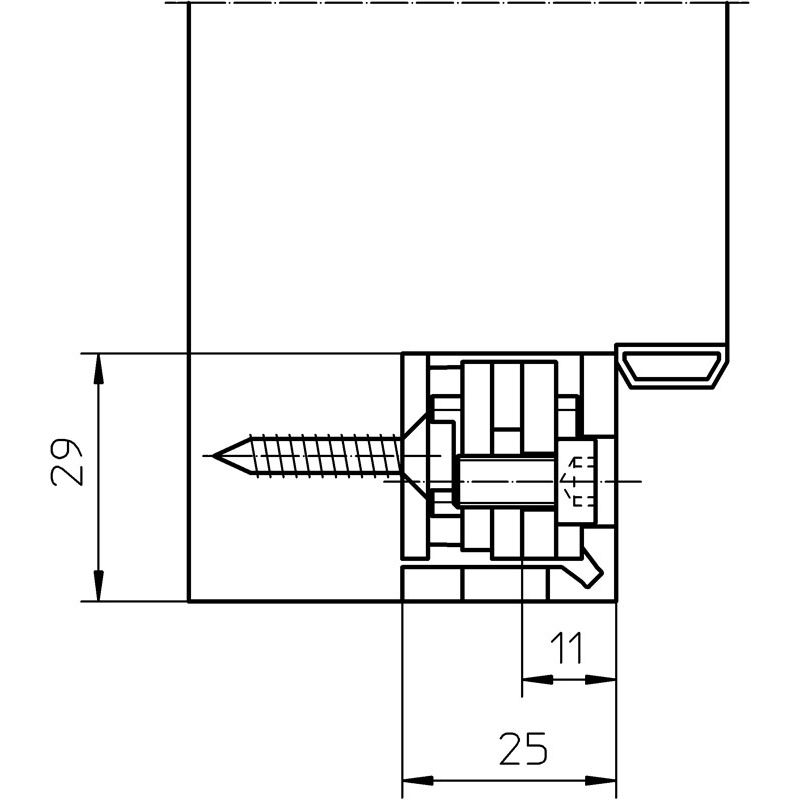

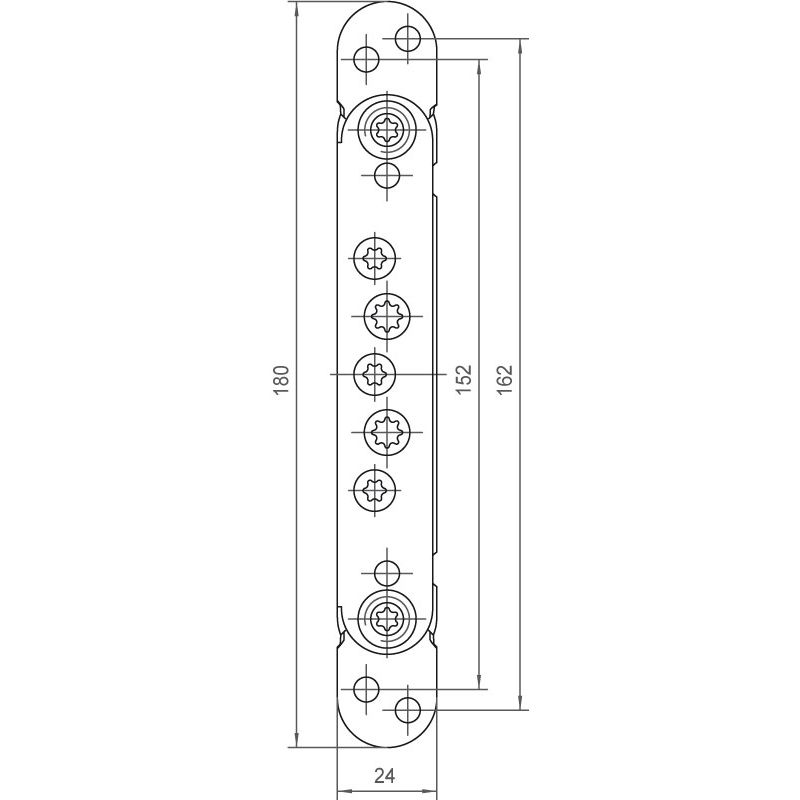

Aufnahmeelement VARIANT VX 7531 3D für gefälzte und ungefälzte Türen an Blockzargen mit SIMONSWERK Objektbändern VARIANT VX.
Belastungswert 400 kg, dreidimensional stufenlos verstellbar: Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm.

Abdeckwinkel / -platte bilden eine Einheit mit dem Aufnahmeelement. Diese sind separat zu bestellen. Zur Befestigung des Abdeckwinkels empfiehlt sich der Einsatz von Spanplattenschrauben mind. 5,0 x 50,0 mm.

Produkteigenschaften:

• für extrem schwere gefälzte und ungefälzte Objekt- und Funktionstüren
• für Blockzargen
• für Objektbänder VARIANT VX
• 3D stufenlos verstellbar (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm)

Technische Daten:

• Belastungswert 400,0 kg
• Fräserdurchmesser 24,0 mm

Kombination:

• Abdeckwinkel VX 7561 KK, VX 7571 KK, VX 7581, VX 7591

Lehrentechnik:

• Universalfräsrahmen: VBH 999.990 / 0729
• Schablone 5 250568 5: VBH 999.990 / 4044
• Schablone 5 250569 5: VBH 999.990 / 4045

Im Blätterkatalog ansehen

Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
