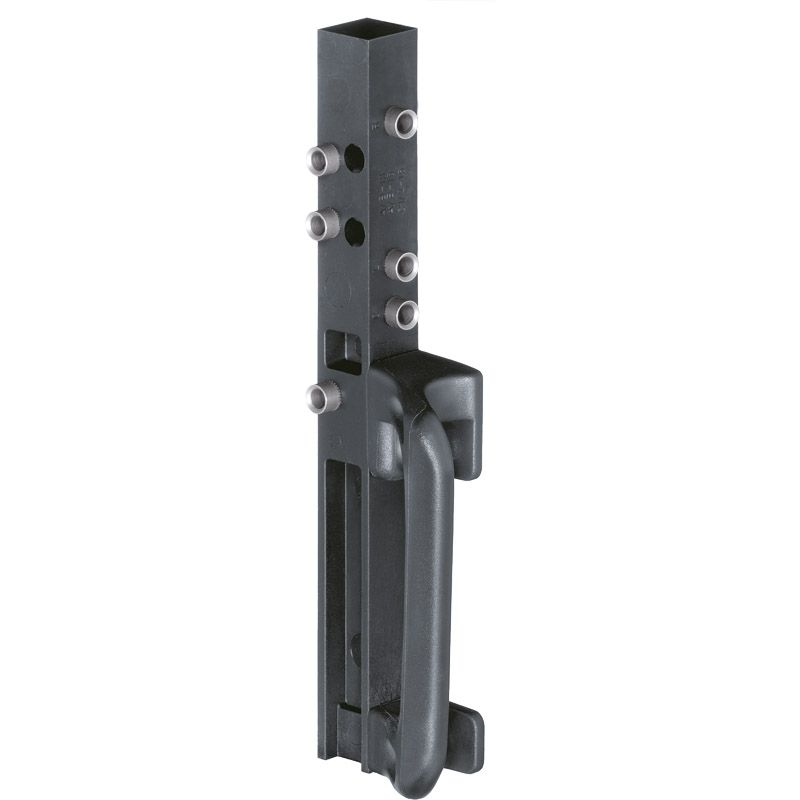

SIMONSWERK Bohrlehre Baka® 13/15

Aus hochwertigem, massivem Kunststoff mit gehärteten Stahlbuchsen für den schnellen gemeinsamen Anschlag. Zur Bohrlehre gehören je 1 Bohrkörper, Bohrer Ø 6,8 mm, Stellring, Einwindklaue Ø 13 mm, Einwindklaue Ø 15 mm, Anschlaganweisung.

Arbeitsschritte:
1. Flügel in den Rahmen legen, ganz zur Bandseite ziehen und fest spannen. Die bandseitige Falzluft von 3 mm ist in der Lehre berücksichtigt.
2. Bandsitz anzeichnen, Bohrlehre anlegen und Löcher für Zapfen bohren.
3. Flügel wieder herausnehmen und Rahmen- und Flügelteil mit der Einwindkurbel oder Bohrmaschine eindrehen.
4. Bandteile ausrichten und Flügel einhängen.

Verwendbar für:
C 1-15 WF, C 1-15 WF Basic, C 1-15 WF Soft, C 1-15 WF ZK,
C 2-15 WF, C 2-15 WF Basic, C 2-15 WF Soft, C 2-15 WF ZK,
A 1-15, A 2-15, B 1-15, B 2-15, A 1-13, A 2-13, B 1-13, B 1-13 ZK
