SIMONSWERK Rasterlehre BAKA Protect 2000 Flügel

Produkteigenschaften:

• für die Flügelbohrung BAKA Protect 2000.

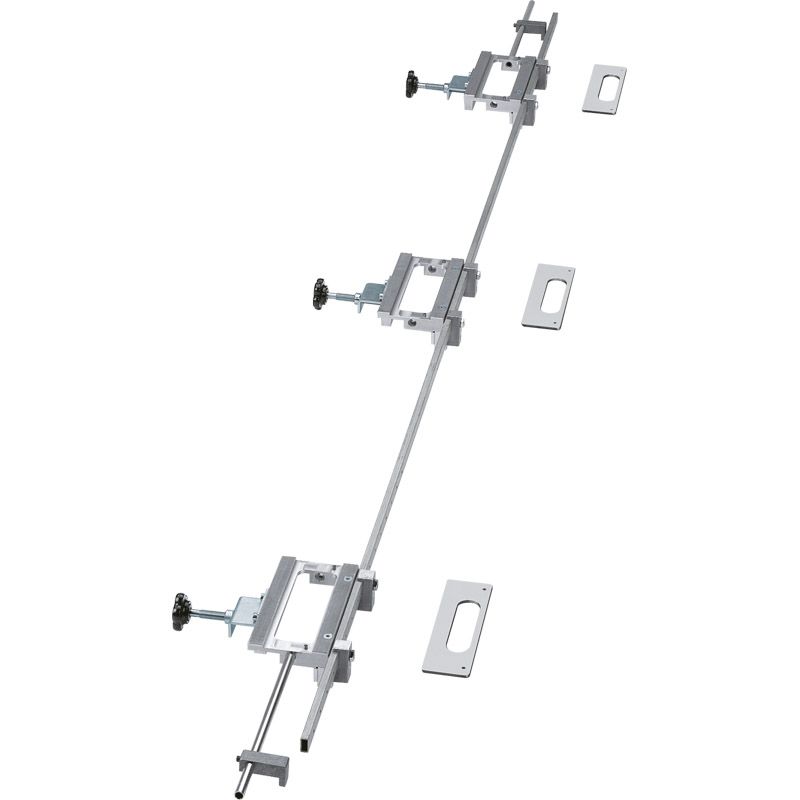

Lieferumfang:

• 3 x Fräskörper
• 3 x Frässchablonen BAKA Protect 2000 Flügel 20/30
• 1 x Verbindungsvierkantrohr mit Rasterung
• 2 x Endanschläge
• 1 x Anschlaganweisung

Arbeitsschritte:
1. Die Längenanschläge sind individuell auf rechts und links einzustellen und werden im Flügelfalz angelegt.
2. Rasterlehre auf Rahmenlehre abstimmen.
3. Rasterlehre auf das Werkstück spannen, Frässchablone einlegen und Fräsung mit Fräser Ø 20,0 mm (Anlaufring Ø 30,0 mm) vornehmen.
4. Nach den Fräsvorgängen Schnellschraubspannung lösen und Rasterlehre abnehmen.

Hinweis:

Als Zusatzausstattung sind Schablonen für folgende Kombinationen (Fräser/ Anlaufring) erhältlich:

• Frässchablone BAKA Protect 2000 Flügel 16/27
• Frässchablone BAKA Protect 2000 Flügel 16/30
• Frässchablone BAKA Protect 2000 Flügel 20/27
• Ebenfalls als Fräskörper BAKA Protect 2000 Flügel lieferbar.


Verwendbar für:

• BAKA Protect 2010 2D
• BAKA Protect 2010 2D FD
• BAKA Protect 2020 2D
• BAKA Protect 2030 2D FD
• BAKA Protect 2040 2D FD


Im Blätterkatalog ansehen

Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
