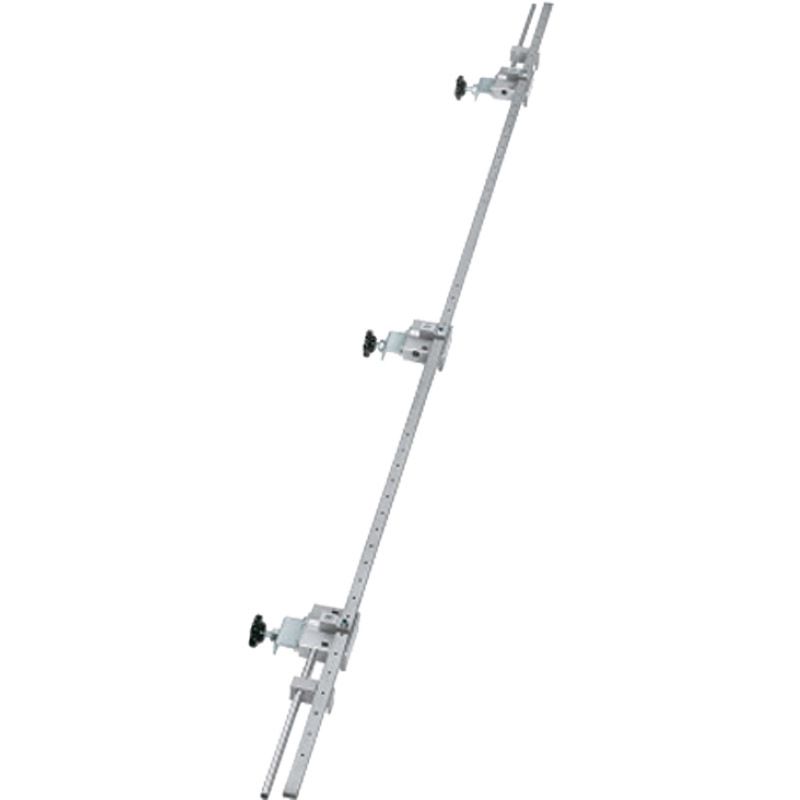

SIMONSWERK Rasterlehre BAKA Protect 2000 Rahmen

Produkteigenschaften:

• Für die Rahmenbohrung BAKA Protect 2000.

Lieferumfang:

• 3 x Bohrkörper
• 1 x Verbindungsvierkantrohr mit Rasterung
• 2 x Anschläge
• 1 x Bohrer Ø 8,8 mm
• 1 x Stellring
• 1 x Einwindklaue Ø 20,0 mm
• 1 x Anschlaganweisung

Arbeitsschritte:
1. Die Längenanschläge sind individuell auf rechts und links einzustellen und werden im Rahmenfalz angelegt.
2. Rasterlehre auf Flügellehre abstimmen.

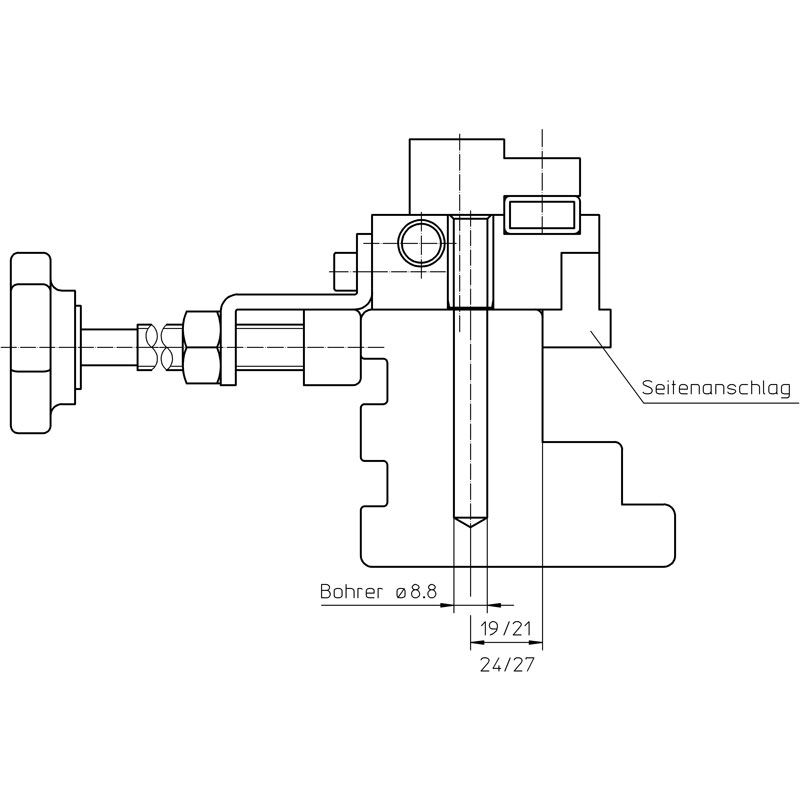

3. Seitenanschläge je nach Türkonstruktion montieren (siehe Aufdruck).
4. Rasterlehre auf das Werkstück spannen. Die bandseitige Falzluft von 4,0 mm ist bereits in der Bohrlehre berücksichtigt.
5. Bohrungen mit Bohrer Ø 8,8 mm vornnehmen.
6. Rahmenteile, je nach Dichtungsandruck, eindrehen und lotrecht ausrichten.
7. Türblatt einlegen und Stift montieren.

Hinweis:

• Einzelne Bohrkörper zum Anschlag weiterer Bänder sind auf Wunsch lieferbar.

Verwendbar für:

• BAKA Protect 2010 2D
• BAKA Protect 2010 2D FD
• BAKA Protect 2020 2D
• BAKA Protect 2030 2D FD
• BAKA Protect 2040 2D FD

Im Blätterkatalog ansehen

Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
