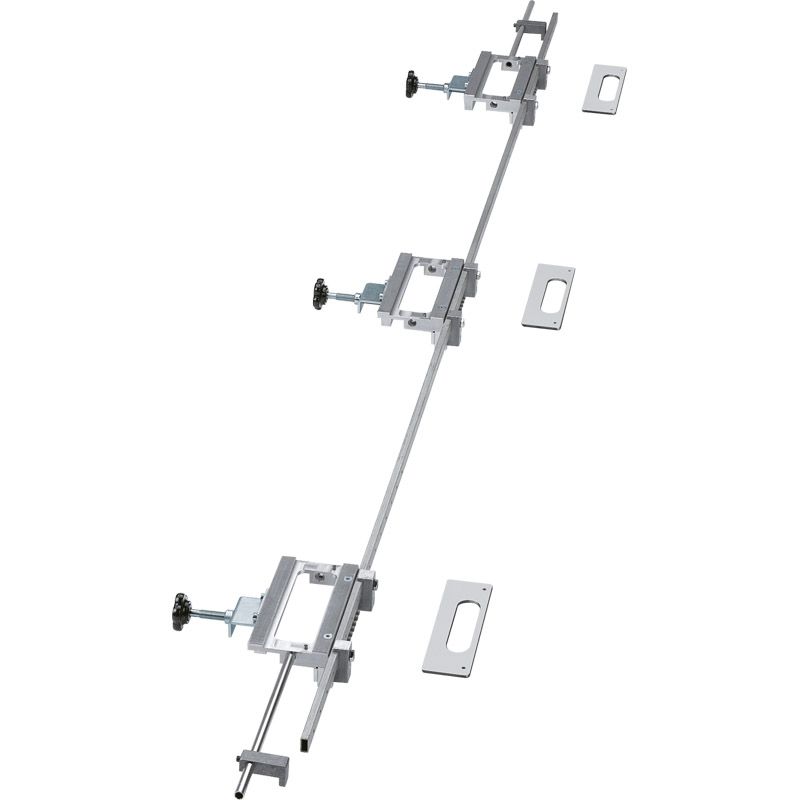

SIMONSWERK Rasterlehre BAKA Protect 4000 Flügel

Produkteigenschaften:

• Für die Flügelfräsung BAKA Protect 4000.

Lieferumfang:

• 3 x Fräskörper
• 3 x Frässchablonen BAKA Protect 4000 Flügel 20/30
• 1 x Verbindungsvierkantrohr mit Rasterung
• 2 x Endanschläge
• 1 x Anschlaganweisung

Arbeitsschritte:
1. Die Längenanschläge sind individuell auf rechts und links einzustellen und werden im Flügelfalz angelegt.
2. Rasterlehre auf Rahmenlehre abstimmen.
3. Rasterlehre auf das Werkstück spannen, Frässchablone einlegen und Fräsung mit Fräser Ø 20,0 mm (Anlaufring Ø 30,0 mm) vornehmen.
4. Nach den Fräsvorgängen Schnellschraubspannung lösen und Rasterlehre abnehmen.

Hinweis:

Als Zusatzausstattung sind Schablonen für folgende Kombinationen (Fräser/Anlaufring) erhältlich:

• Frässchablone BAKA Protect 4000 Flügel 16/27
• Frässchablone BAKA Protect 4000 Flügel 16/30
• Frässchablone BAKA Protect 4000 Flügel 20/27
• Ebenfalls als Fräskörper BAKA Protect 4000 Flügel lieferbar.


Verwendbar für:

• BAKA Protect 4010 3D
• BAKA Protect 4010 3D FD
• BAKA Protect 4020 3D
• BAKA Protect 4020 3D FD
• BAKA Protect 4030 3D FD
• BAKA Protect 4040 3D FD
