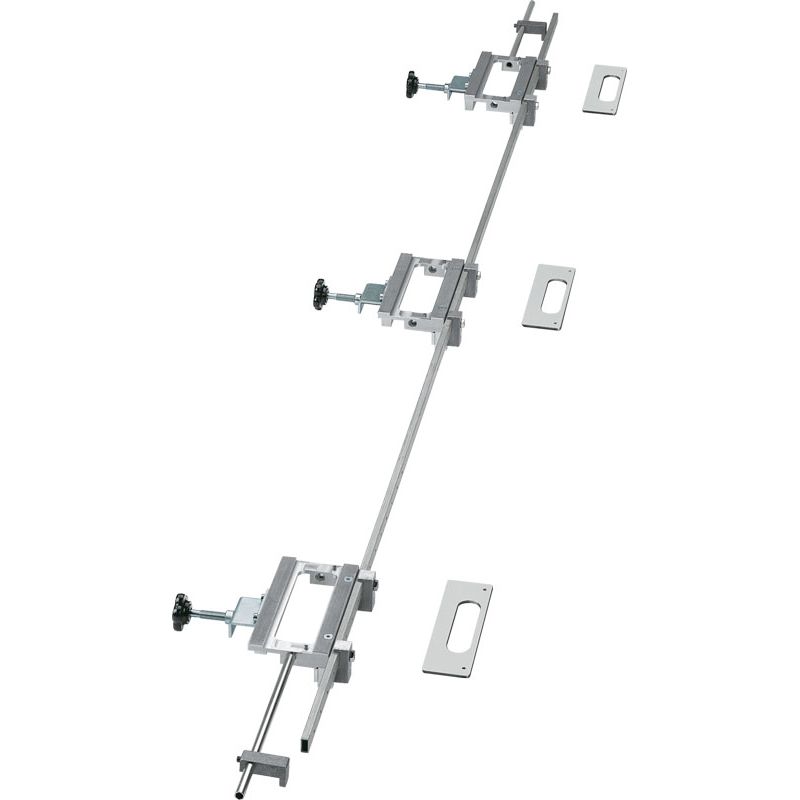

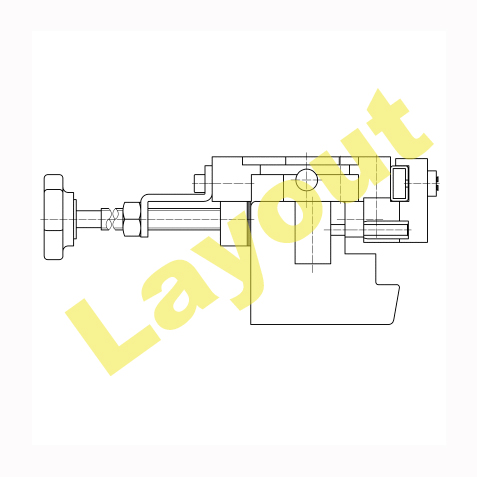

SIMONSWERK Rasterlehre BAKA Protect 4000 Rahmen

Produkteigenschaften:

• Für die Rahmenbohrung /-fräsung von BAKA Protect 4000.

Lieferumfang:

• 3 x Bohr-/Fräskörper
• 3 x Frässchablonen BAKA Protect 4000 Rahmen 20/30
• 1 x Verbindungsvierkantrohr mit Rasterung
• 2 x Endanschläge
• 1 x Bohrer Ø 6,0 mm
• 1 x Stellring
• 1 x Anschlaganweisung

Arbeitsschritte:
1. Die Längenanschläge sind individuell auf rechts und links einzustellen und werden im Rahmenfalz angelegt.
2. Seitenanschläge je nach Türkonstruktion montieren (siehe Aufdruck).
3. Rasterlehre auf Flügellehre abstimmen.
4. Rasterlehre auf das Werkstück spannen. Die bandseitige Falzluft ist bereits in der Bohrlehre berücksichtigt.
5. Bohrungen mit Bohrer Ø 6,0 mm vornehmen.
6. Fräsung mit Fräser Ø 20,0 mm (Anlaufring Ø 30,0 mm) vornehmen.
7. Aufnahmeelemente einstecken und mit Befestigungsstiften arretieren.

Hinweis:

Als Zusatzausstattung sind Schablonen für folgende Kombinationen (Fräser/Anlaufring) erhältlich:

• Frässchablone BAKA Protect 4000 Rahmen 16/27
• Frässchablone BAKA Protect 4000 Rahmen 16/30
• Frässchablone BAKA Protect 4000 Rahmen 20/27
• Ebenfalls als Bohr-/Fräskörper BAKA Protect 4000 Rahmen lieferbar.

Verwendbar für:

• BAKA Protect 4010 3D
• BAKA Protect 4010 3D FD
• BAKA Protect 4020 3D
• BAKA Protect 4020 3D FD
• BAKA Protect 4030 3D FD
• BAKA Protect 4040 3D FD

Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
