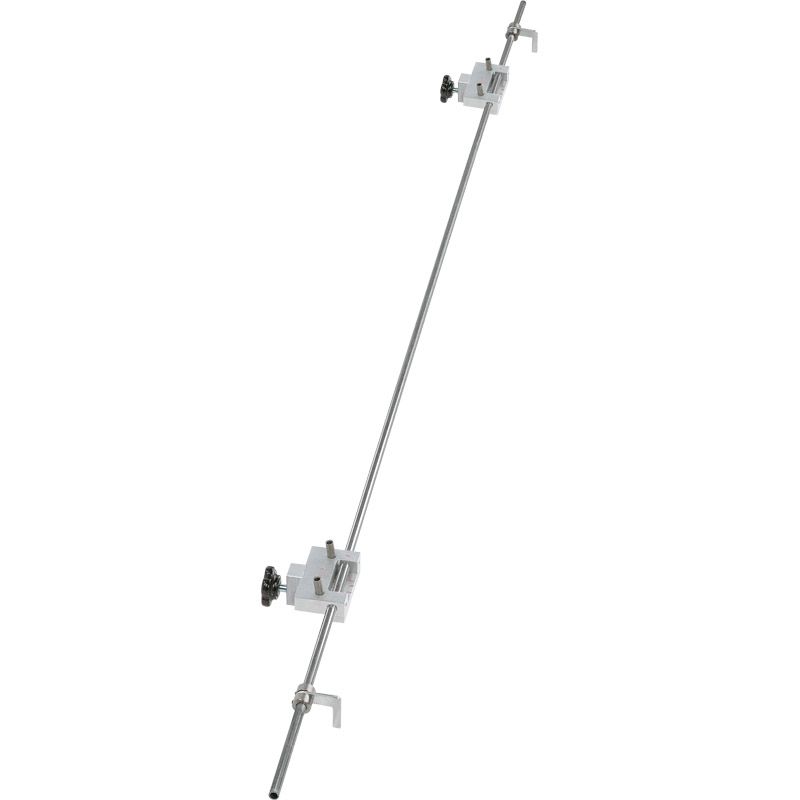

SIMONSWERK Serienbohrlehre VARIANT V 0020 / V 0026 WF

Für die getrennte Bohrung am Türflügel.

Lieferumfang:

• 2 x Bohrkörper
• 1 x Verbindungsvierkantrohr
• 2 x Anschläge
• 1 x Anschlagrohr
• 1 x Bohrer Ø 6,8 mm
• 1 x Anschlaganweisung

Arbeitsschritte:

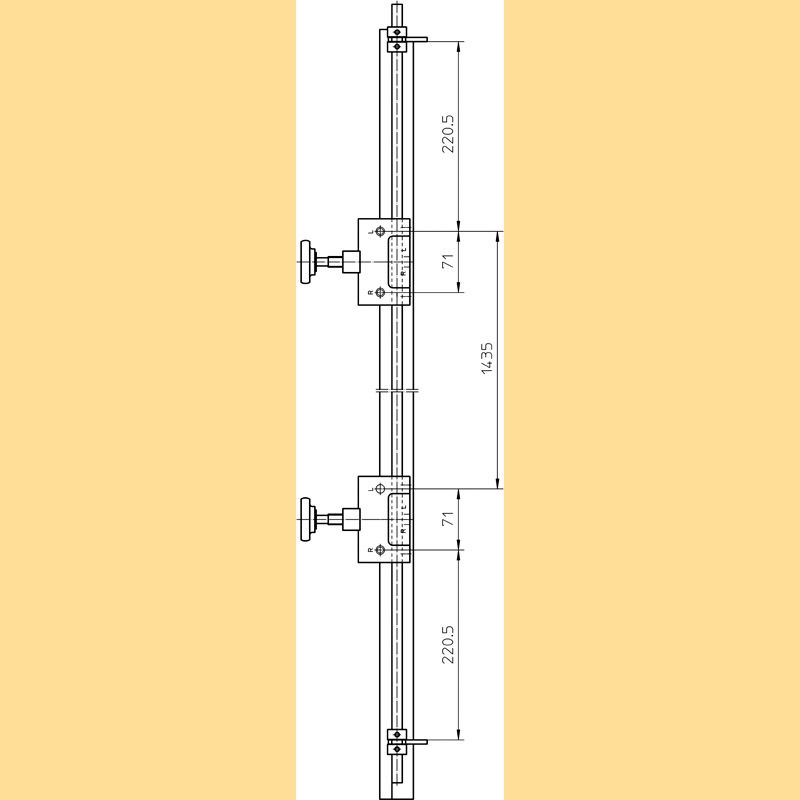

1. Diese Lehre ist werkseitig auf Normmass nach DIN 18101 eingestellt und damit für rechts und links einsetzbar.
2. Serienbohrlehre mit den Endanschlägen im oberen Flügelfalz anlegen und festspannen.

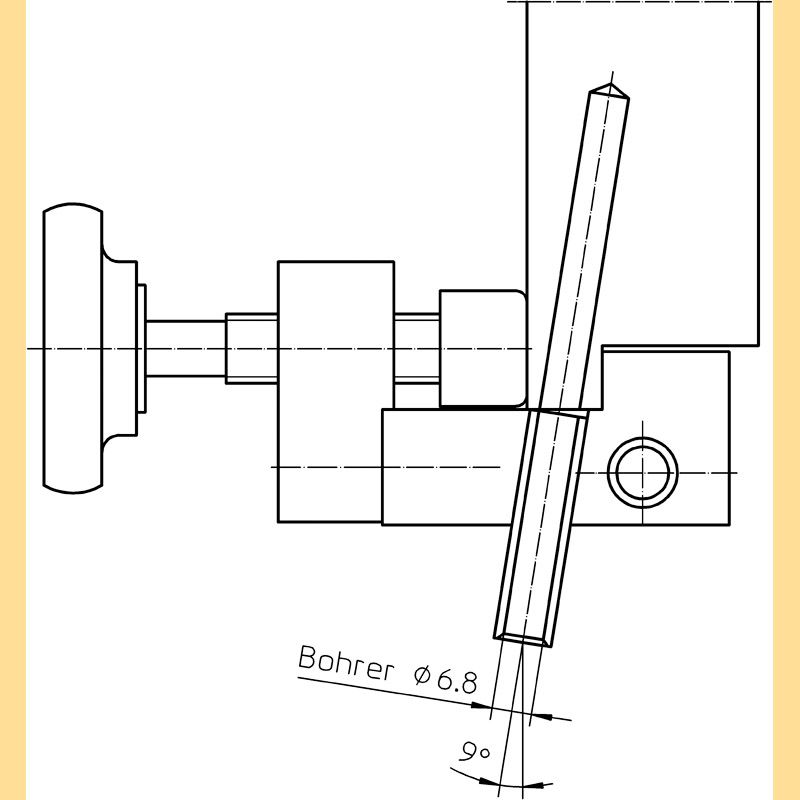

3. Bohrungen mit Bohrer Ø 6,8 mm vornehmen. Für Flügelteil V 0020 nur die obere Bohrung anbringen.
4. Schnellschraubspannung lösen und Serienbohrlehre abnehmen.
5. Bandteile montieren.

Verwendbar für:

• V 0020, V 0020 RK, V 0020/12,5, V 0026 WF, V 0026 WF RK, V 3420 WF Basic, V 3420 WF Soft, V 3420 WF Top, V 3420 WF Cross, V 3420 WF ZK, V 4426 WF Basic, V 4426 WF Soft, V 4426 WF Top, V 4426 WF Cross, V 4426 WF ZK, V 5450, V 8550
