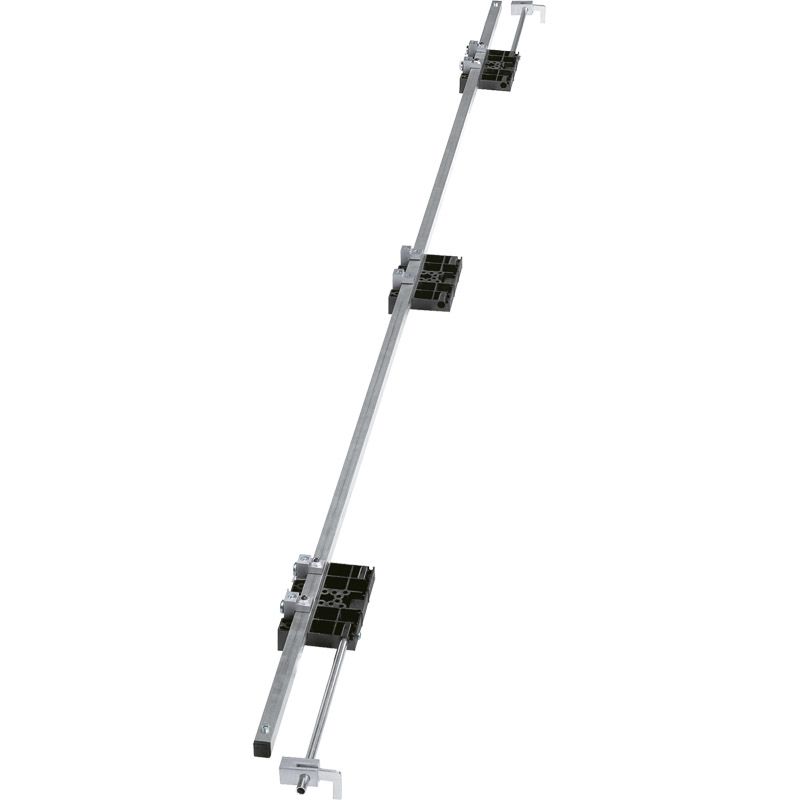

SIMONSWERK Teleskoplehre SIKU 3D K 4040/4140/4240/4340

Produkteigenschaften:

• Für die Bohrung von SIKU 3D K 4040, K 4140, K 4240, K 4340.

Lieferumfang:

• 3 x Bohrkörper
• 6 x Anschraubösen
• 1 x Vierkantrohr mit Seilzug-Mechanik
• 2 x Endanschläge
• 1 x Bohrer Ø 5,0 mm
• 1 x Inbusschlüssel SW 4 (Blindstopfen)
• 1 x Anschlaganweisung

Arbeitsschritte:

1. Die äusseren Anschläge jeweils auf den oberen Bandabstand einstellen. Die Lehre ist rechts und links verwendbar.

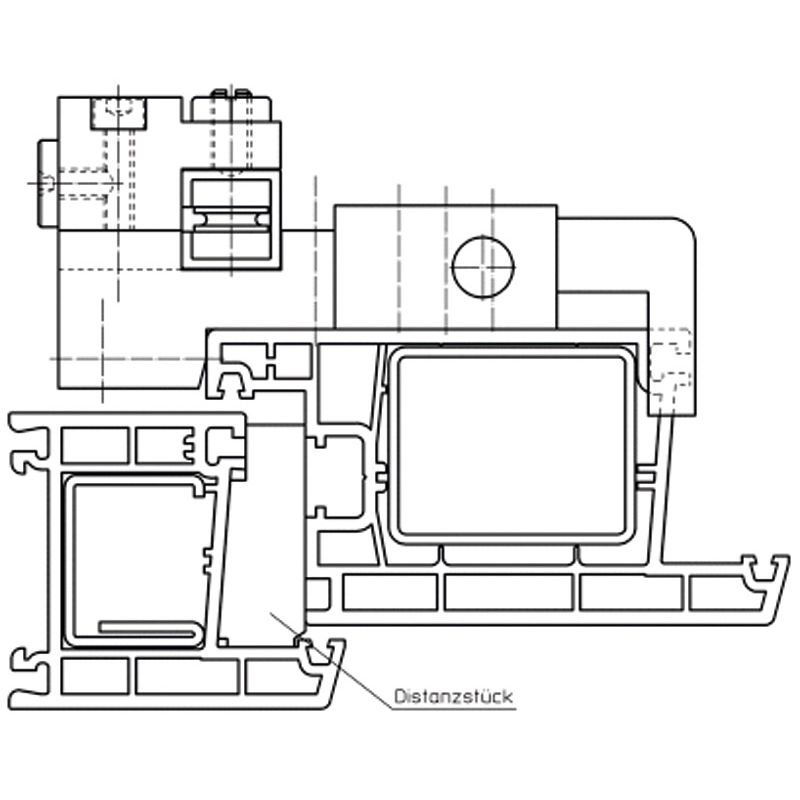

2. Flügel in den Rahmen legen, Falzluft nach Profilherstellerangaben mit Distanzstücken vorgeben.
3. Teleskoplehre auf den Türflügel auflegen und die äusseren Bohrkörper so verschieben, dass die Anschläge oben und unten am Flügel anliegen (mittlerer Bohrkörper zentriert sich automatisch).
4. Teleskoplehre festspannen und Bohrungen mit Bohrer Ø 5,0 mm vornehmen.

Verwendbar für:

• SIKU 3D K 4040
• SIKU 3D K 4140
• SIKU 3D K 4240
• SIKU 3D K 4340
