SIMONSWERK Umrüstset BAKA Protect 4000 Rahmen

Produkteigenschaften:

• Für die Rahmenbohrungen BAKA Protect 4000.

Lieferumfang:

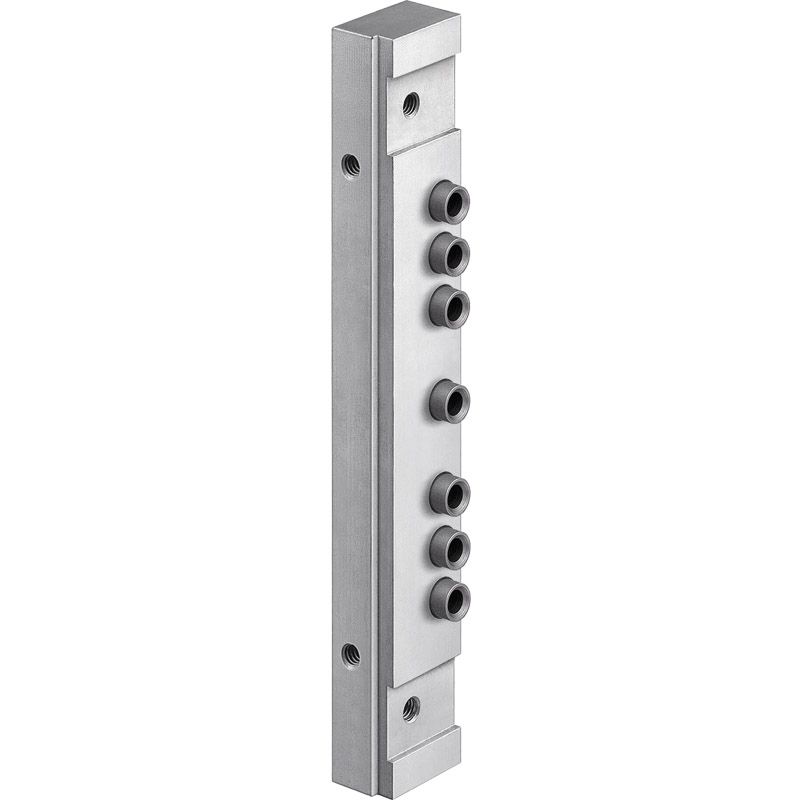

• 1 x Bohrleiste
• 3 x Seitenanschläge
• 1 x Bohrer Ø 6,0 mm
• 1 x Stellring
• 2 x Befestigungsschrauben

Arbeitsschritte:
1. Bohrleiste am vorhandenen Bohr-/Fräskörper austauschen.
2. Seitenanschläge je nach Türkonstruktion montieren (s. Aufdruck). Standardeinstellung ist 18 mm Überschlag und 4 mm Falzluft.
3. Bohr-/Fräskörper auf das Werkstück spannen. Die bandseitige Falzluft ist in der Lehre berücksichtigt.
4. Rahmenlöcher mit Bohrer Ø 6,0 mm bohren.
5. Fräsung mit Fräser Ø 20 mm (Anlaufring Ø 30 mm) vornehmen.
6. Aufnahmeelement einstecken und mit Befestigungsstiften arretieren.

Hinweis:

Mit diesem Umrüstset für vorhandene Bohr-/Fräskörper BAKA Protect 3D Rahmen können Sie Ihre bisher verwendete Bohrlehrentechnik weiter benutzen. Die Bohrleiste wird lediglich an den bestehenden Lehren ausgetauscht.

Verwendbar für:

• BAKA Protect 4010 3D
• BAKA Protect 4010 3D FD
• BAKA Protect 4020 3D
• BAKA Protect 4020 3D FD
• BAKA Protect 4030 3D FD
• BAKA Protect 4040 3D FD

Im Blätterkatalog ansehen

Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
