greenteQ Schmalrahmenhalbgarnitur DG58.S216.ZA.AL.SSB.AU PZ 92

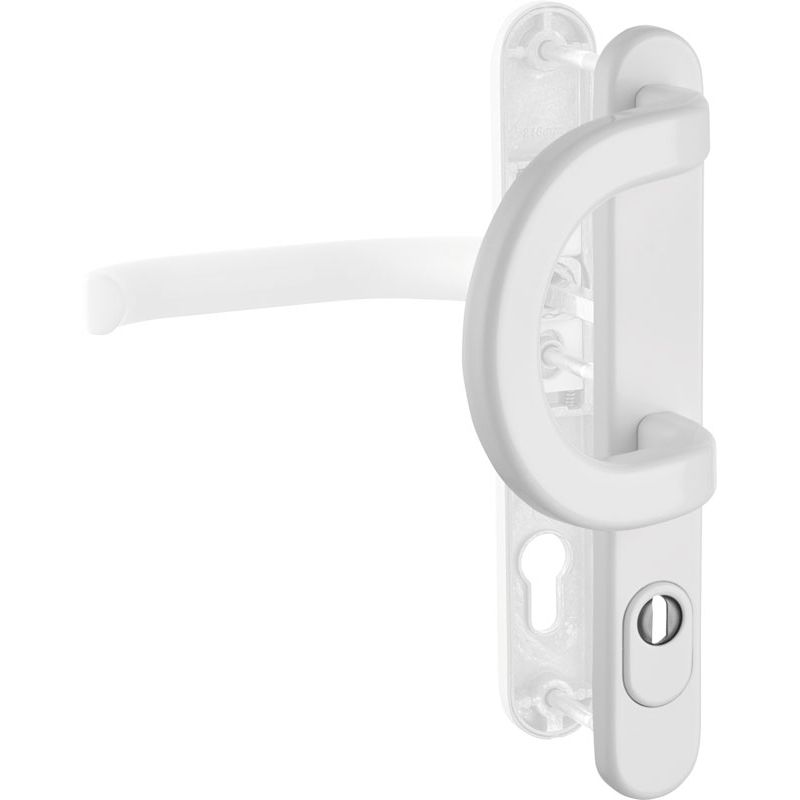

greenteQ Schmalrahmenhalbgarnitur DG58.S216.ZA.AL.SSB.AU PZ 92 Produktbild BIGPIC L

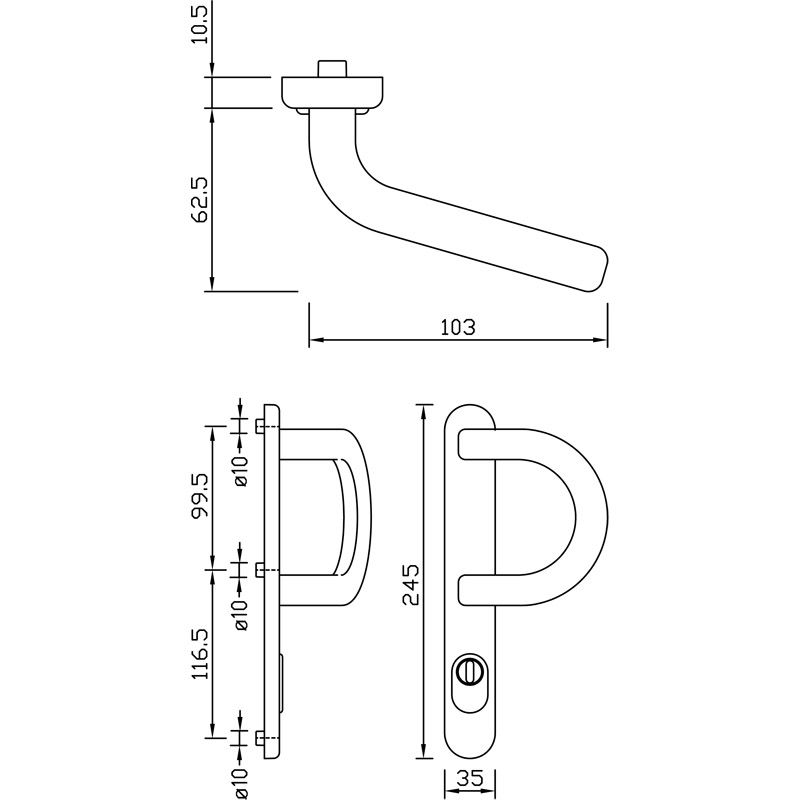

greenteQ Schmalrahmenhalbgarnitur DG58.S216.ZA.AL.SSB.AU PZ 92 Produktbild BIGSKZ L

greenteQ Schmalrahmenhalbgarnitur DG58.S216.ZA.AL.SSB.AU PZ 92

VBH Art.-Nr.:	2172703440
Art.-Nr.:	2172703440

Die greenteQ Schmalrahmenhalbgarnitur ist aus Aluminium, als Halbgarnitur für außen und hat eine Schildbreite von 35 mm.

PZ-Variante vorgerichtet für 8 mm Vierkantstift und 92 mm Entfernung. Die Zylinderabdeckung ist für eine vorstehende Zylinderlänge von 5 - 10 mm. Der gekröpfte, auf Schild feststehende Bügelgriff ist ummontierbar. Die Befestigung erfolgt mittels verdeckter Verschraubung, für die separates Zubehör benötigt wird.

Technische Daten:

Lagerung: fest
Randhöhe: 10,5 mm
Schildmaße: 35 x 245 mm
Bohrlochabstand: 216 mm
Stütznocken: 10 mm

Herstellerinformation: VBH Holding GmbH, Siemensstr. 38,DE 70825, Korntal-Münchingen, Email: info@vbh.de

01 Form:: Schmalschild rund
01 Typ:: -/Stoßgriff
02 Farbton:: weiß 9016
02 Werkstoff:: Aluminium
03 Schutzklasse nach DIN 18257:2003:: ohne
04 Schlüssellochung:: Profilzylinder
DIN 18273: Feuer- und Rauchschutztür:: nein
DIN EN 179: Notausgang Zulassung:: nein
Design:: DG58
EANCode:: 4035142174704
Entfernung (Abstand):: 92 mm
Farbe Hersteller:: weiß RAL9016
Richtung:: DIN links/rechts
Schild/Rosette Breite:: 35 mm
Schild/Rosette Höhe:: 245 mm
Schild/Rosette Stärke außen:: 10.5 mm
Stütznocken:: ✓
Vierkant:: für 8 mm
Zylinderüberstand:: 5 mm|10 mm
mit Zylinderabdeckung:: ✓

Produktinformationen

DE_Produktdatenblatt

EN_Data sheet

EN_Drilling template

DE_Bohrschablone

Haftungshinweis:

Die hier veröffentlichten Produkt- und Montageinformationen sind von den in den Dokumenten bezeichneten Herstellern erstellt. Eine Haftung der VBH Deutschland GmbH für die Richtigkeit der enthaltenen Informationen ist ausgeschlossen.
