greenteQ Fenstergriff FG61.TBT1.SG100.ER abschließbar - 100NM inkl. Schrauben

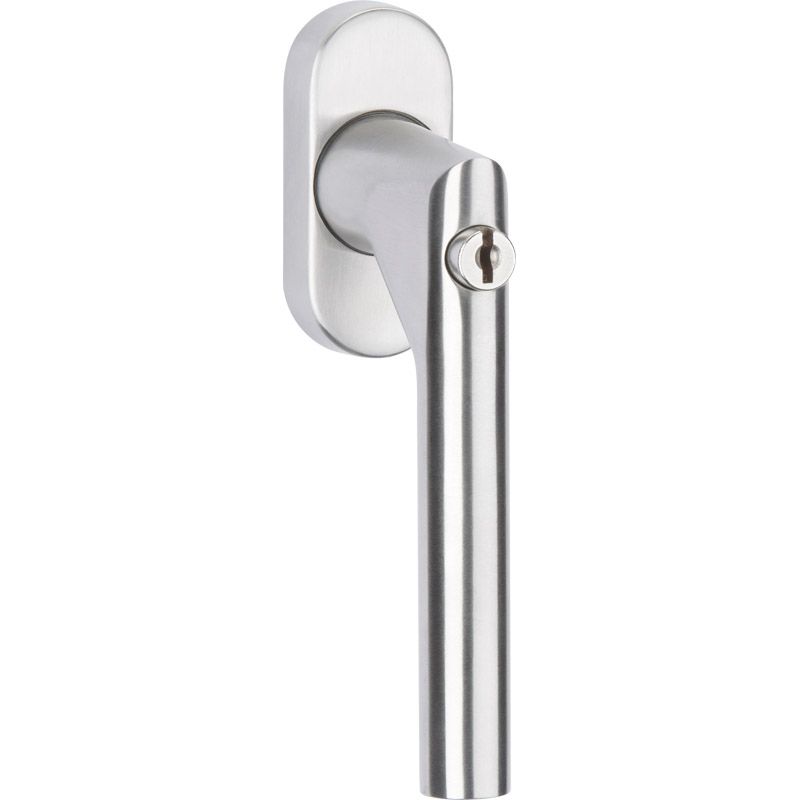

greenteQ Fenstergriff FG61.TBT1.SG100.ER abschließbar - 100NM inkl. Schrauben Produktbild BIGPIC L

greenteQ Fenstergriff FG61.TBT1.SG100.ER abschließbar - 100NM inkl. Schrauben Produktbild BIGSKZ L

greenteQ Fenstergriff FG61.TBT1.SG100.ER abschließbar - 100NM inkl. Schrauben Produktbild BIGANW L

greenteQ Fenstergriff FG61.TBT1.SG100.ER abschließbar - 100NM inkl. Schrauben

VBH Art.-Nr.:	2172745751
Art.-Nr.:	2172745751

greenteQ Fenstergriff FG61.TBT1.SG100.ER abschließbar - 100NM inkl. Schrauben

Produkteigenschaften:

für nach innen öffnende Fenster
Farbbezeichung: Edelstahl fein matt
TBT1-Funktion (Kippen vor Drehen, im abgeschlossenen Zustand ist Kippstellung 90° möglich)
100 Nm Verdrehwiderstand teilzertifiziert nach DIN EN 13126-3: -/-/-/-/-/-/2-/-/
erfüllt die Anforderungen nach DIN EN 1627- 1630 RC1-6
abschließbar mit Druckzylinder im Griffteil
gleichschließend mit 2 Schlüsseln
verdeckte Verschraubung
Edelstahl fein matt
inklusive Schrauben und Vierkantstifte

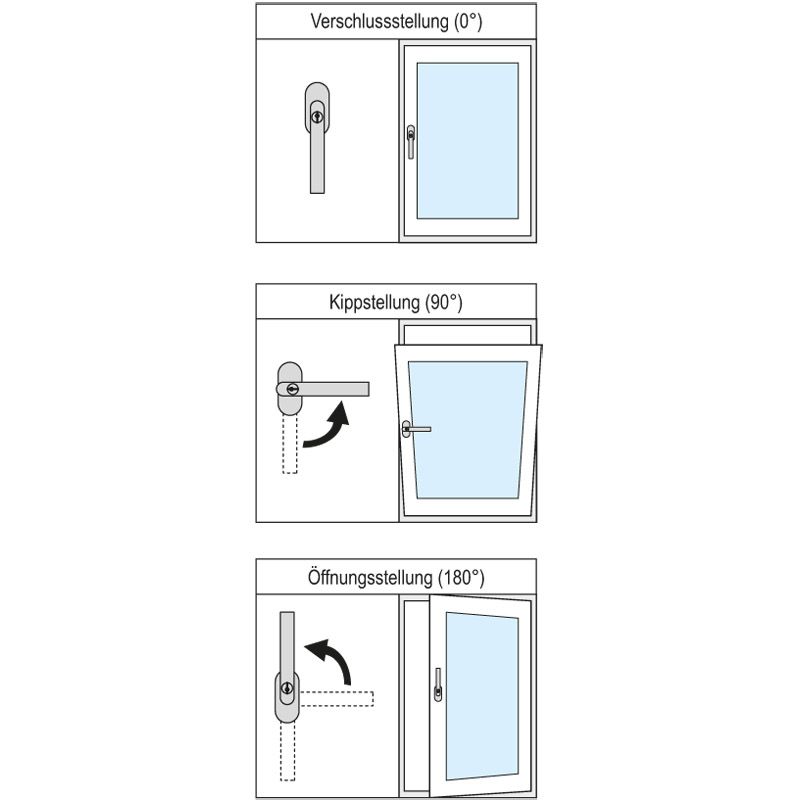

TBT-Funktion: Die Bezeichnung TBT (Tilt Before Turn = Kippen vor Drehen) bezeichnet die Öffnungsfolge des Fensters: Verschlusstellung (0°), Kippstellung (90°) und Öffnungsstellung (180°). Zu beachten: Die TBT-Funktion ist nur dann gewährleistet, wenn ein entsprechender, für diese Funktion vorgesehener Dreh-/Kipp-Beschlag eingesetzt wird.

TBT1-Funktion: Zum Kippen des Fensters (Fenstergriff in waagrechter 90°-Position) muss der Schließzylinder nicht entriegelt werden. Um den Fenstergriff in Öffnungsstellung (senkrechte Position 180° nach oben) zu drehen, muss zuerst der Schließzylinder entriegelt werden. Dadurch sind TBT-Fenster gegen ungewolltes Öffnen von innen, z.B. durch Kinder, gesichert.

Technische Daten:

Material Edelstahl rostfrei (Werkstoff-Nr. 1.4301)
Oberfläche fein matt
Teilzertifiziert nach DIN EN 13126-3:2011 | - | - | - | - | - | - | 2 | - | - |
Anforderung nach DIN EN 1627-1630 RC1-6
Verdrehwiderstand 100 Nm
Rastung 90°
Vierkantstifte 7 mm (lose) für Stiftlänge vorstehend 24/31 + 36/42 mm
Nockendurchmesser 10 mm

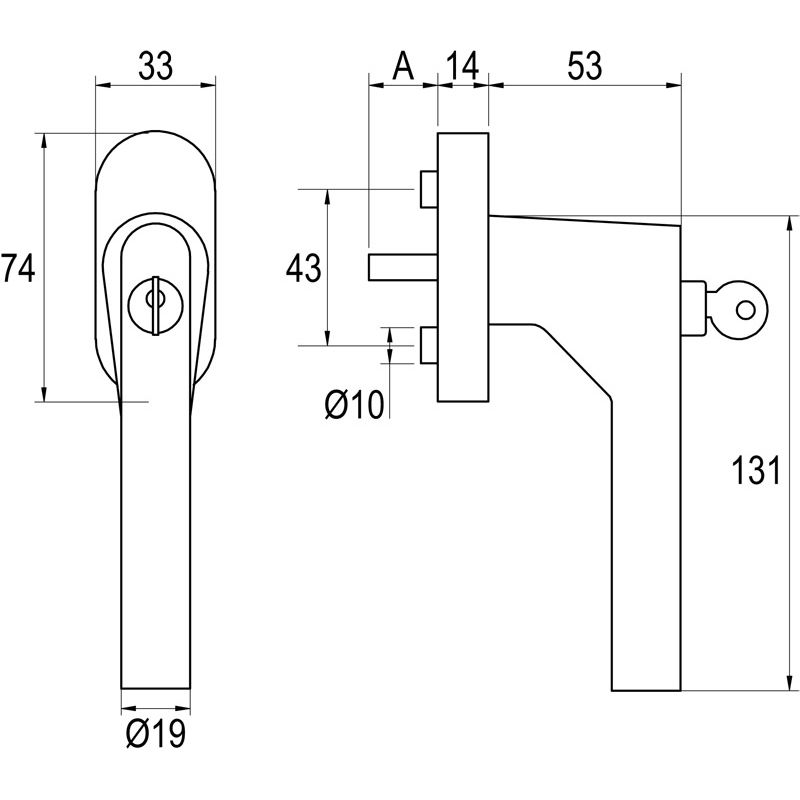

Rosettenmaße 33 x 74 x 14 mm
Schrauben inkl. 2 Stück M5 x 50 mm

Zubehör:

Ersatzschlüssel für FG61.TBT1.SG100.ER: VBH Art-Nr. 217 274 6256
greenteQ Nocken-Aufsteckring 10/12 mm: VBH Art-Nr. 397 414 0000

Herstellerinformation: VBH Holding GmbH, Siemensstr. 38,DE 70825, Korntal-Münchingen, Email: info@vbh.de

01 Typ:: Fenstergriff TBT
02 Farbton:: edelstahlfarbig
02 Werkstoff:: Edelstahl
03 Rosettenform:: oval
DIN EN 13126-3: Schutzwirkung:: 2
DIN EN 1627: Widerstandsklasse:: RC1-6
DIN EN 1670: Korrosionsbeständigkeit:: keine Angabe
EANCode:: 4035142184413
Farbe Hersteller:: Edelstahl fein matt
Sperrmechanismus (z.B. Secustik):: -
Stiftlänge:: 24 - 42 mm
TBT:: TBT1
abschließbar:: ja - mit Druckknopf-Schließzylinder gleichschließend
inkl. Schrauben:: M5 x 50
mit Alarm?:: -
mit Funkübertragung?:: -
widerstandsfähige Oberfläche:: -

Produktinformationen

EN_Data sheet

DE_Produktdatenblatt

Prüfzeugnisse

DE_Ergebnisprotokoll 100Nm

Haftungshinweis:

Die hier veröffentlichten Produkt- und Montageinformationen sind von den in den Dokumenten bezeichneten Herstellern erstellt. Eine Haftung der VBH Deutschland GmbH für die Richtigkeit der enthaltenen Informationen ist ausgeschlossen.
