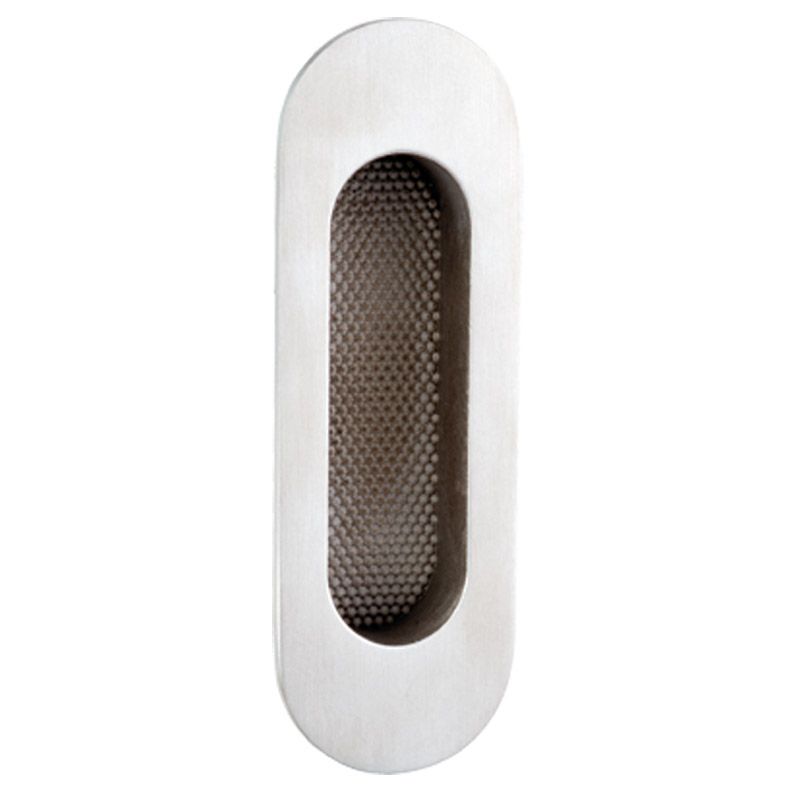

greenteQ Griffmuschel HSTG Produktbild BIGPIC L

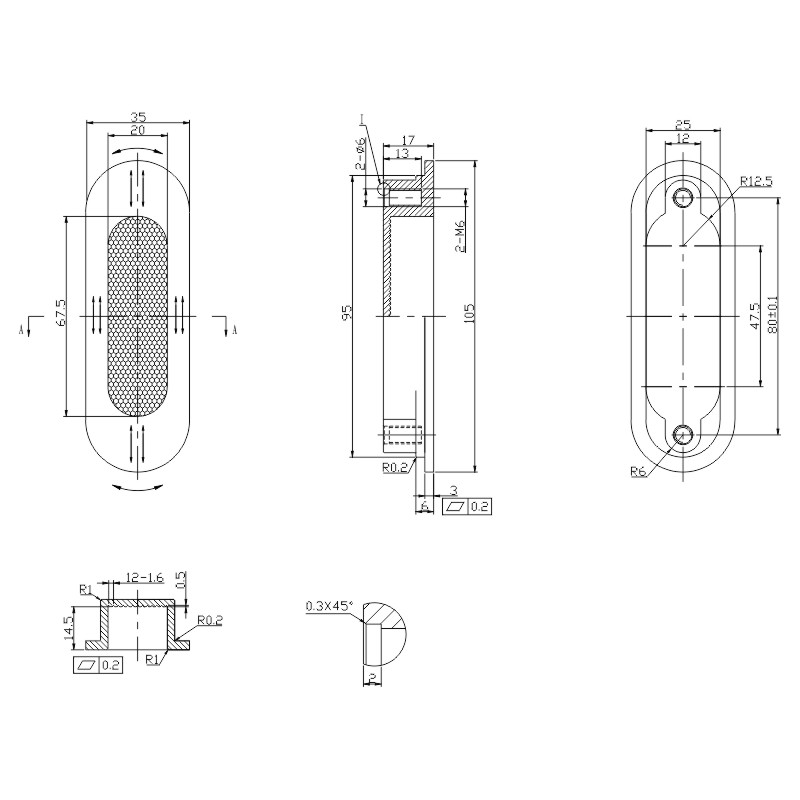

greenteQ Griffmuschel HSTG Produktbild BIGSKZ L

greenteQ Griffmuschel HSTG

VBH Art.-Nr.:	3849706500
Art.-Nr.:	3849706500

greenteQ Hebe-/Schiebetürgriff HSTG 80.ER PZ - inkl. Schrauben

Produkteigenschaften:

greenteQ Hebe-/ Schiebetürgriff HSTG 80.ER PZ
aus Edelstahl fein matt für Balkon- und Terrassen-Schiebetüren aus Holz und Kunststoff
mit 10 mm Vierkantstift
10 mm Stütznocken und 180°-Rastung
verdeckte Verschraubung
inklusive Schrauben M6 x 80 mm (2 Stück)

Technische Daten:

Rastung: 180°
Entfernung: 69 mm PZ
Vierkantstift: 10 mm, 2 x 95 mm (lose) je abgerundet mit R 0,5 bzw. 1,0 mm
Nockendurchmesser: 10 mm
Rosettenmaße: 35 x 155 x 14 mm
Schrauben: inkl. M6 x 80 mm (2 Stück)

Zubehör:

Griffmuschel HSTG VBH 3849706500

Herstellerinformation: VBH Holding GmbH, Siemensstr. 38,DE 70825, Korntal-Münchingen, Email: info@vbh.de

01 Typ:: Griffmuschel
02 Werkstoff:: Edelstahl
04 Schlüssellochung:: blind/ungelocht
EANCode:: 4035142129209
Farbe Hersteller:: Edelstahl fein matt
Frästiefe:: 14 mm
Randhöhe:: 3 mm
Schild/Rosette Breite:: 35 mm
Schild/Rosette Höhe:: 105 mm

Produktinformationen

EN_Data sheet

DE_Produktdatenblatt

DWG Zeichnungen

DWG Zeichnungen
