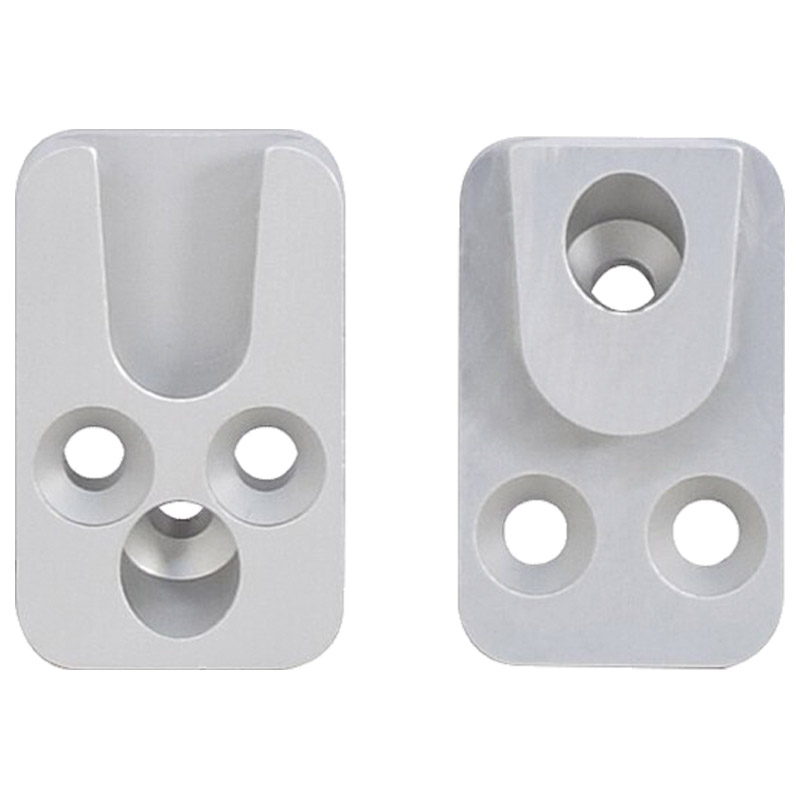

Herstellen eines Haupt- und Nebenträgeranschlusses Holz-Holz
Herstellen eines Haupt- und Nebenträgeranschlusses mit PITZL HVP 88004.0000 gemäß ETA-15/0187. Der Anschluss an den Holz-Nebenträger erfolgt mittels 3 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Der Anschluss an den Holz-Hauptträger erfolgt mittels 3 Stk. Heco Topix mit dem Durchmesser 4,5 mm und einer Länge von 50 / 60 / 80 mm. Eine Querzugsicherung ist/ist nicht im Bereich des Hauptträgers/Nebenträgers vorzusehen. Der Hauptträger ist/ist nicht verdrehsteif bzw. ausreichend gehalten. Die Gebrauchstauglichkeit ist über die Steifigkeitskennwerte nachzuweisen. Eine Brandwiderstandszeit von 60 Minuten ist über geeignete konstruktive Maßnahmen zu lösen.
Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:Die Tragfähigkeitswerte, bezogen auf die Holzgüte GL24h, sind folgende:

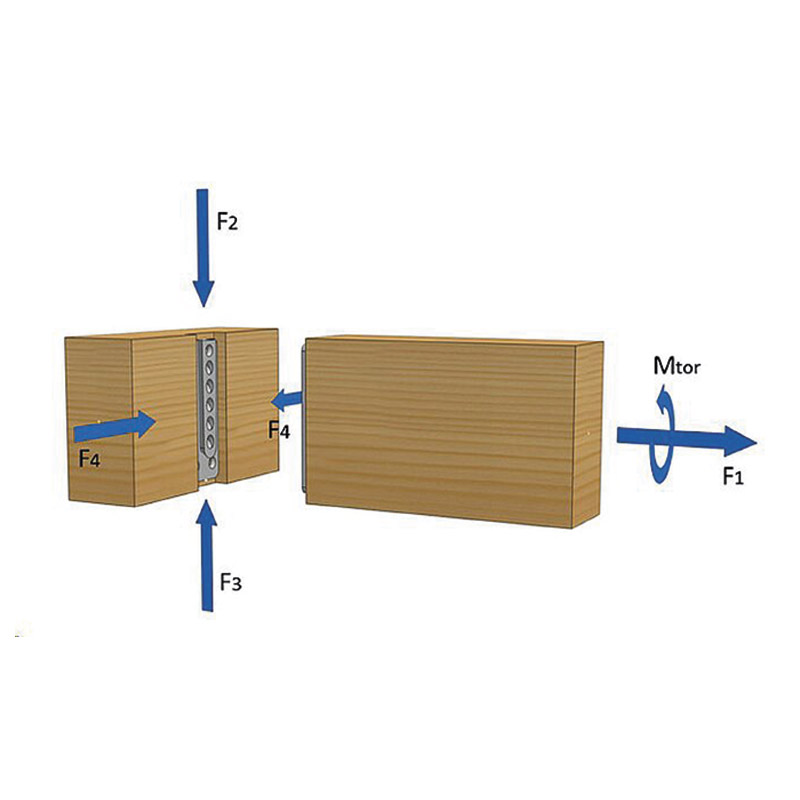

- F1,Rk = 6,49 / 7,80 / 8,00 kN - Kraft rechtwinklig zur Verbinderebene in der Achse des Nebenträgers
- F2,Rk = 2,39 / 2,88 / 3,82 kN - Kraft in Einschubrichtung
- F3,Rk = 0,00 kN - Kraft entgegen der Einschubrichtung (Abhub)
- F4,Rk = 3,94 kN - Kraft rechtwinklig zur Einschubrichtung
- Mtor,Rk = 34,13 Nm - Torsionsmoment um die Nebenträgerlängsachse

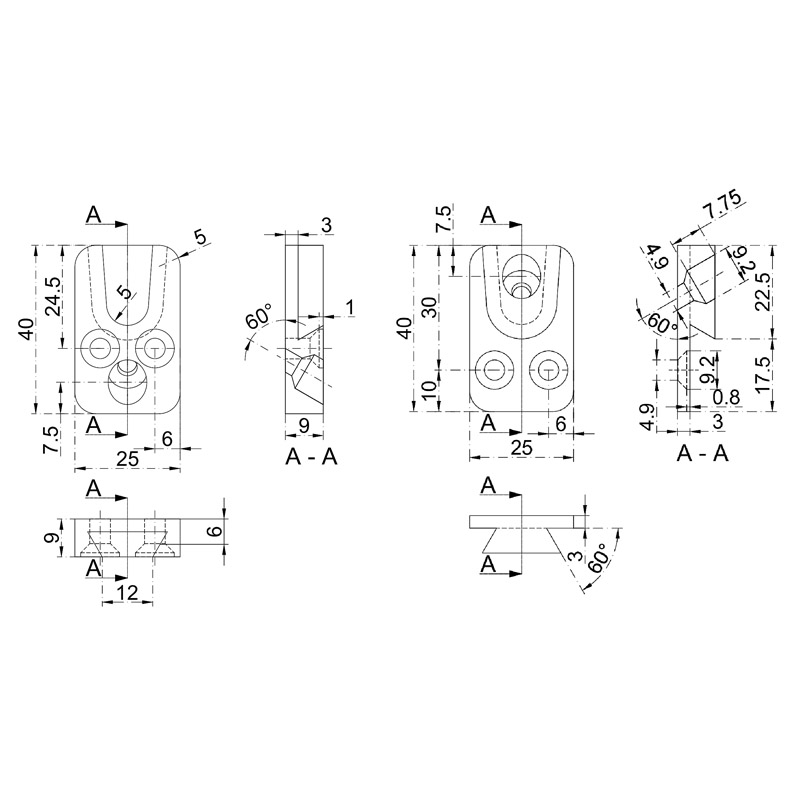

Technische Daten:
