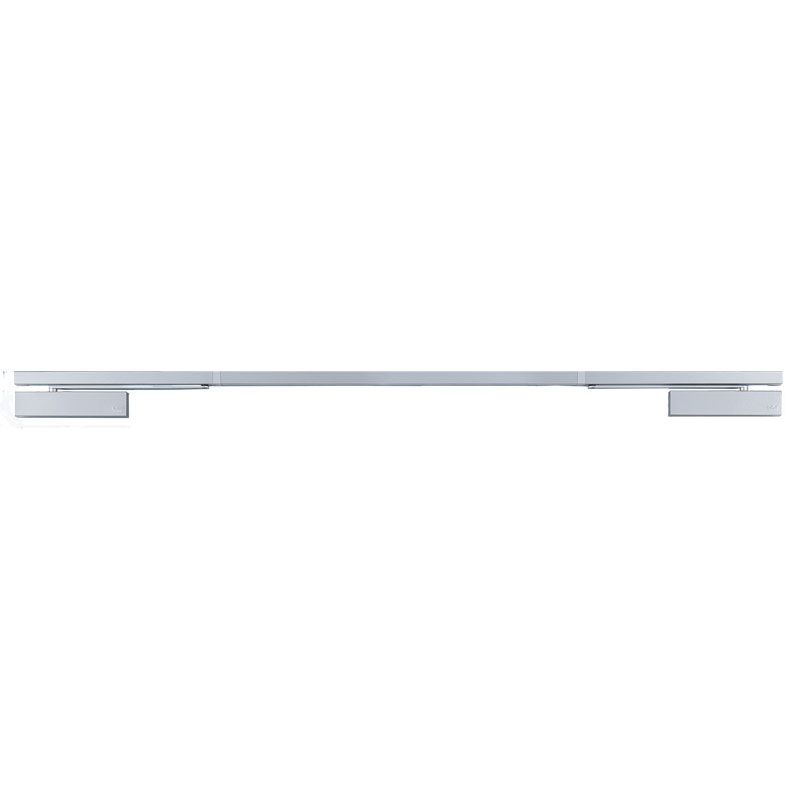

Gleitschienen-Türschließer nach EN 1154 im Contur Design, mit CE-Kennzeichnung.
Produkteigenschaften:
Mit stark abfallendem Öffnungsmoment für leichtes Türöffnen gemäß DIN SPEC 1104.
Schließgeschwindigkeit, Endschlag, hydraulisch kontrollierte Öffnungsdämpfung sowie Schließverzögerung über Ventil komfortabel von vorne einstellbar.
Montagekonsole mit universellem Lochgruppensystem.
DIN-L und DIN-R verwendbar.
Mit integrierter mechanischer Schließfolgeregelung geprüft gemäß EN 1158.
Im Gleitschienensystem integrierte elektromechanische Feststellungen im Gang- und Standflügel, 24 V DC, nach EN 1155.
Feststellpunkte (zwischen 80° und 130°) und Ausrückkraft stufenlos einstellbar.
Schließfolgeregelung über ein von der Schließhydraulik unabhängiges Schubstangen-Klemmsystem mit Überlastsicherung und durchgehender Verkleidung.
Bauhöhe 30 mm.
Allgemein bauaufsichtlich zugelassen vom DIBt, Berlin, für die Verwendung in Feststellanlagen.
Abnahmeprüfung vorgeschrieben.
Eignungsnachweis mit der jeweiligen Feuer- und Rauchschutztür erforderlich.
Barrierefreiheit
Der TS 93 EN 2-5 eignet sich für barrierefreie Türen nach DIN 18040 für Türbreiten bis 1.250 mm bei Einhaltung des maximalen Öffnungsmomentes von 47 Nm. Darüber hinaus bewirkt die EASY OPEN Technologie des TS 93 beim Türöffnen einen hohen Begehkomfort (stark abfallendes Öffnungsmoment) und erfüllt somit sogar die Anforderungen der DIN SPEC 1104 für 1-flg. und 2-flg. Türen. Als Feststellvorrichtung oder Feststellanlage ist das TS 93 System geeignet für das Barrierefreie Bauen nach DIN 18040. Die serienmäßige Schließverzögerung ermöglicht bspw. den Transport von Gegenständen durch Türen und wird sowohl in der DIN SPEC 1104 als auch in der DIN 18040 empfohlen.
Schließfolgeregelung
Mit diesem Schließfolgeregler kann der Gangflügel unabhängig vom Standflügel festgestellt werden. Die Feststellpunkte für beide Türflügel liegen zwischen ca. 80° und 130°. Der Feststellpunkt ist gleichzeitig der max. Türöffnungswinkel. Türpuffer anbringen.
Technische Daten:
Allgemeine Türen bis 1.250 mm
Außentüren, nach außen öffnend bis 1.250 mm
Feuer- und Rauchschutztüren bis 1.250 mm
Gleiche Ausführung für DIN-L und DIN-R
Schließgeschwindigkeit stufenlos einstellbar
Schließkraft EN 2-5 stufenlos einstellbar
Endschlag stufenlos einstellbar (Ventil)
Öffnungsdämpfung einstellbar (Ventil)
Schließverzögerung stufenlos einstellbar
Feststellung: ja
Gewicht in kg: 3,5
Türschließer geprüft nach EN 1154
CE-Kennzeichnung für Bauprodukte
Barrierefrei gem. DIN 18040 für Türbreiten bis 1.250 mm
Gleitschiene G-SR-EMF 2
Betriebsspannung 24 V DC, ± 15%
Leistungsaufnahme 2,8 W
Einschaltdauer 100% ED
Auslösemoment einstellbar
Herstellerinformation: Dormakaba Deutschland GmbH ehem. Dorma D, Dorma Platz 1,DE 58256, Ennepetal, Email: info.de@dormakaba.com
01 Typ:
2-flügelig, Gleitschiene
Außentür, außen öffnend:
ja
Bandseite Montageart:

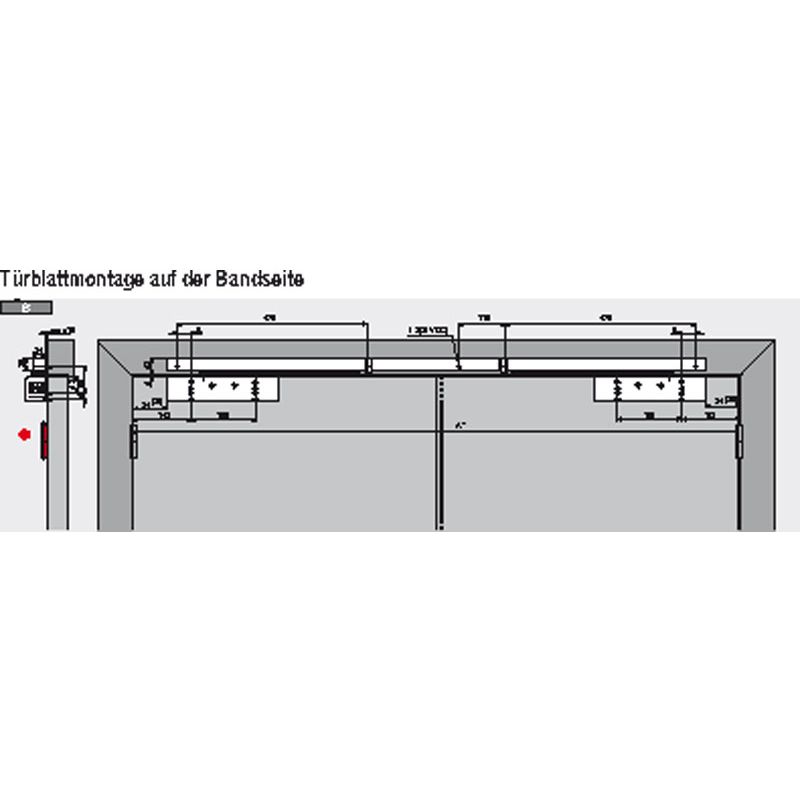

Türblattmontage
DIN EN 1154: Größe/Schließkraft:
EN 2-5
EN 1154-4: Brand- und Rauchschutz:
ja
Endschlag einstellbar:
✓
Farbe Hersteller:
silberfarbig F1
Freilauffunktion:
-
Rauchmelder integriert:
nein
Richtung:
DIN links/rechts
Schließgeschwindigkeit einstellbar:
✓
Schließkraft einstellbar:
✓
Schließverzögerung:
ja
Türbreite:
1350 - 2500
elektrom. Feststellung:
ja
mit Öffnungsdämpfung:
ja
