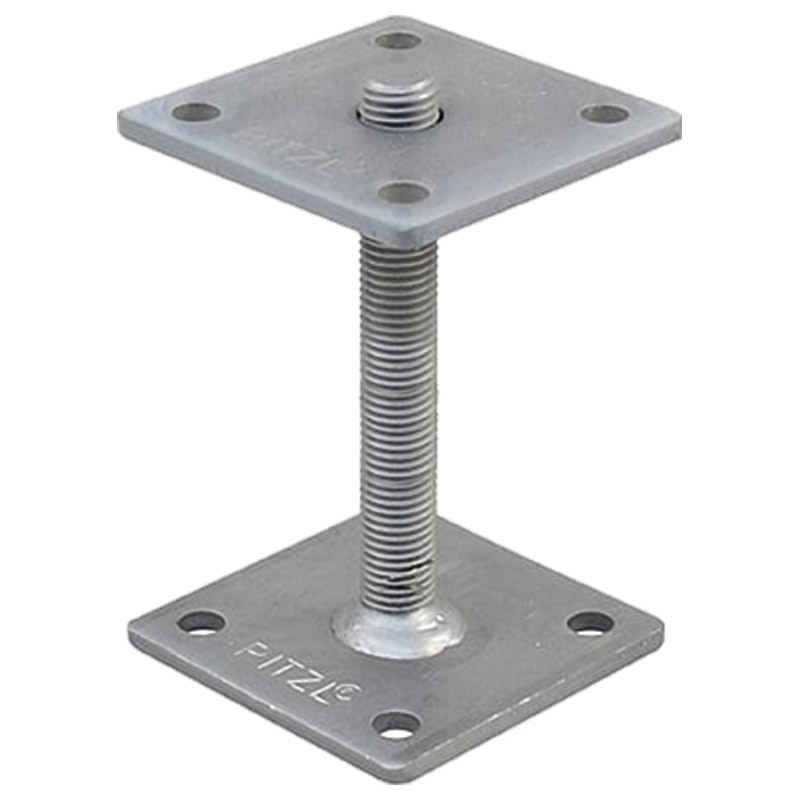

PITZL PTP Pfostenträger Gewindestange 150mm M20 *11009.0100*

PITZL PTP Pfostenträger Gewindestange 150mm M20 *11009.0100* Produktbild BIGPIC L

PITZL PTP Pfostenträger Gewindestange 150mm M20 *11009.0100* Produktbild BIGSKZ L

PITZL PTP Pfostenträger Gewindestange 150mm M20 *11009.0100* Produktbild BIGPIC L

PITZL PTP Pfostenträger Gewindestange 150mm M20 *11009.0100* Produktbild BIGSKZ L

PITZL PTP Pfostenträger Gewindestange 150mm M20 11009.0100

VBH Art.-Nr.:	2172709723
Art.-Nr.:	11009.0100

Beschreibung
Details

Zur Aufnahme von Druck-, Zug- und Querkräften.
Ebenfalls erhältlich: Abhubsicherung wahlweise durch Verschweißen der Verstellmutter mit der oberen Platte (Bestellbeispiel: 11013.1201) oder einer Sicherungslasche (Bestellbeispiel: 11013.1202) möglich.

Montagehinweis:

Die Befestigung des Pfostenträgers im Hirnholz erfolgt mit Tellerkopf-Schrauben 10 x 120 mm Vollgewinde.
Der Abhubwert kann durch eine Verlängerung der effektiven Gewindelänge erhöht werden. Die Formel entnehmen Sie unserem Statikbuch.
Die Befestigung auf dem Fundament erfolgt mit Ankerbolzen, Multi Monti usw. (muss gesondert nachgewiesen werden).

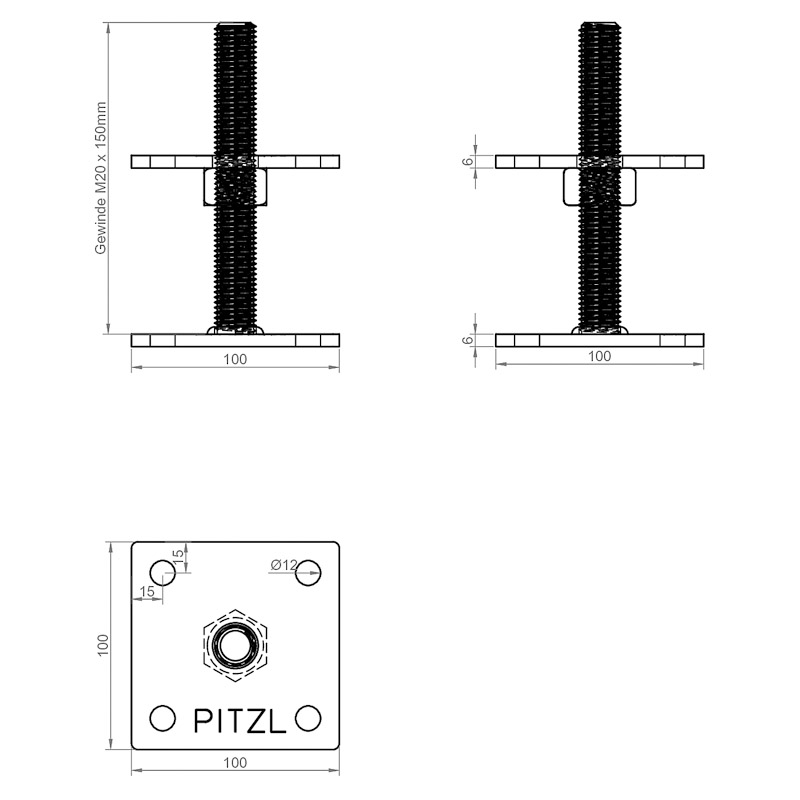

Technische Daten:

Abmessung obere Platte: 100 x 100 x 6 mm
Abmessung untere Platte: 100 x 100 x 6 mm
Gewinde: M20
Höhe: &150 - mm
max. charakteristische Drucktragfähigkeit: 90 kN

Herstellerinformation: Pitzl Metallbau GmbH & Co.KG, Siemensstr. 26,DE 84051, Altheim (Gewerbegebiet), Email: info@pitzl-connectors.com

01 Typ:: Pfostenträger Gewindestange
Abmessung obere Platte:: 100 x 100 x 6 mm
Abmessung untere Platte:: 100 x 100 x 6 mm
Bezeichnung:: 11009,01
Charakteristische Drucktragfähigkeit max.:: 90 kN
Gewinde:: M20
Höhe:: - 150 mm
