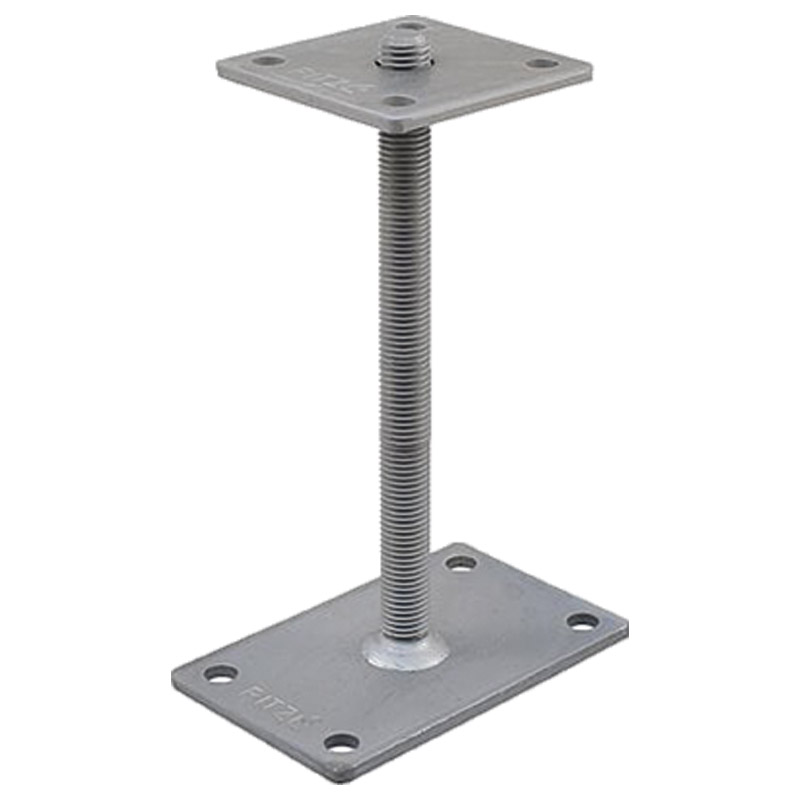

PITZL PTP Pfostenträger Gewindestange 250mm M20 *11009.1200*

PITZL PTP Pfostenträger Gewindestange 250mm M20 *11009.1200* Produktbild BIGPIC L

PITZL PTP Pfostenträger Gewindestange 250mm M20 *11009.1200* Produktbild BIGSKZ L

PITZL PTP Pfostenträger Gewindestange 250mm M20 *11009.1200* Produktbild BIGPIC L

PITZL PTP Pfostenträger Gewindestange 250mm M20 *11009.1200* Produktbild BIGSKZ L

PITZL PTP Pfostenträger Gewindestange 250mm M20 11009.1200

VBH Art.-Nr.:	2172709724
Art.-Nr.:	11009.1200

Beschreibung
Details

Zur Aufnahme von Druck-, Zug- und Querkräften.

Montagehinweis:

Die Befestigung des Pfostenträgers im Hirnholz erfolgt mit Tellerkopf-Schrauben 10 x 120 mm Vollgewinde.
Der Abhubwert kann durch eine Verlängerung der effektiven Gewindelänge erhöht werden. Die Formel entnehmen Sie unserem Statikbuch www.pitzl-connectors.com/downloads.
Die Befestigung auf dem Fundament erfolgt mit Ankerbolzen, Multi Monti usw. (muss gesondert nachgewiesen werden).

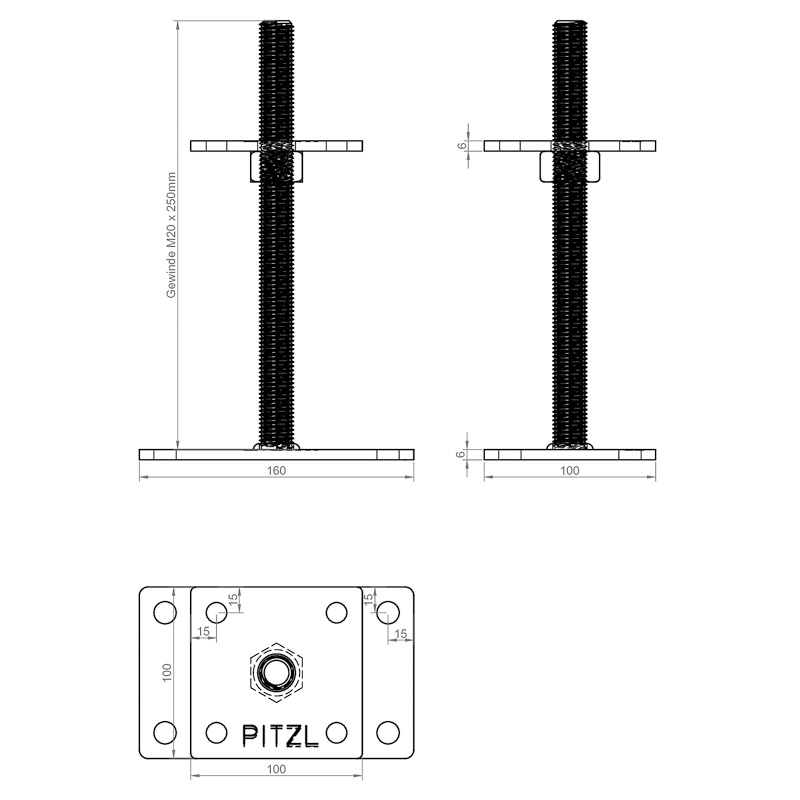

Technische Daten:

Abmessung obere Platte: 100 x 100 x 6 mm
Abmessung untere Platte: 160 x 100 x 6 mm
Gewinde: M20
Höhe: &250 - mm
max. charakteristische Drucktragfähigkeit: 37,3 kN

Herstellerinformation: Pitzl Metallbau GmbH & Co.KG, Siemensstr. 26,DE 84051, Altheim (Gewerbegebiet), Email: info@pitzl-connectors.com

01 Typ:: Pfostenträger Gewindestange
Abmessung obere Platte:: 100 x 100 x 6 mm
Abmessung untere Platte:: 160 x 100 x 6 mm
Bezeichnung:: 11009,12
Charakteristische Drucktragfähigkeit max.:: 37,3 kN
Gewinde:: M20
Höhe:: - 250 mm
