Auflagerung einer Holzstütze mittels Pfostenträger

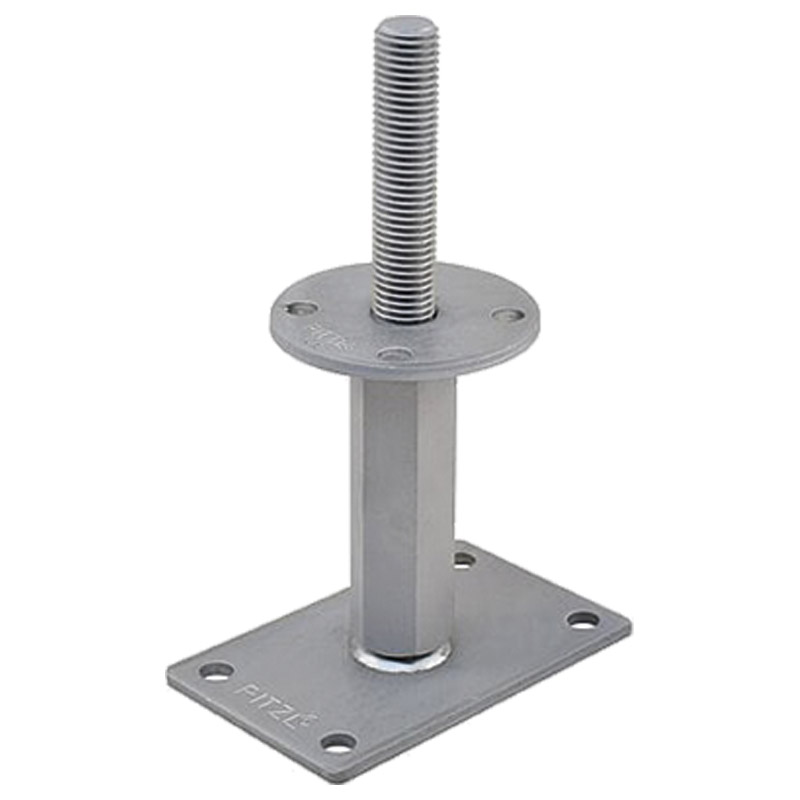

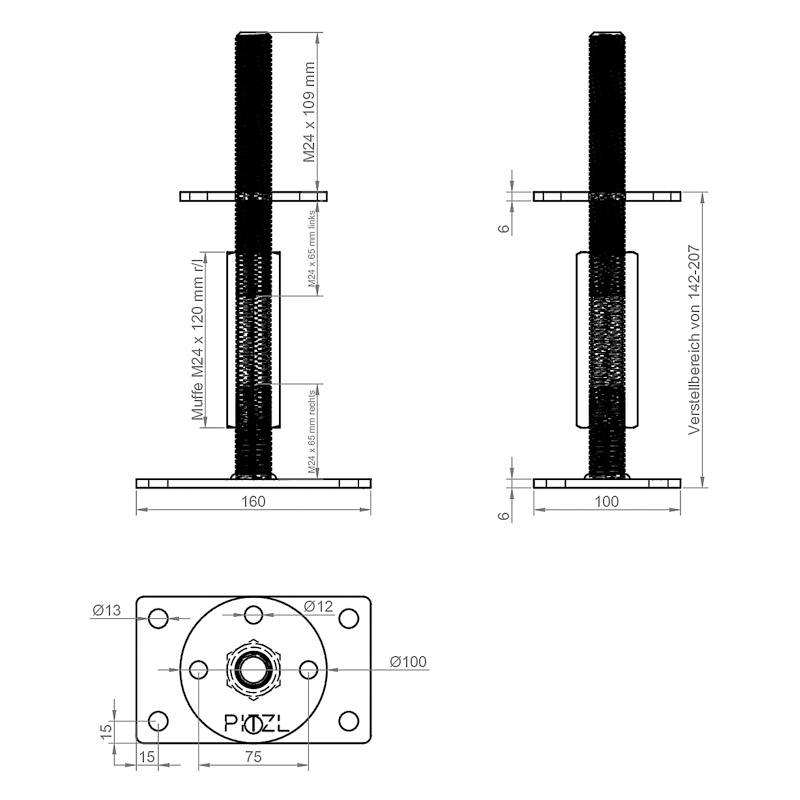

Auflagerung einer Holzstütze mit PITZL Pfostenträger 10921.1000 gemäß ETA-10/0413. Der Anschluss an die Holzstütze der oberen Platte (Ø 100 x 6 mm) erfolgt mittels 4 Stk. Vollgewindeschrauben mit dem Durchmesser 10,0 mm und einer Länge von 120 mm. Der Anschluss an Beton der Bodenplatte (100 x 160 x 6) erfolgt mittels 4 Stk. Dübel oder Betonschrauben mit Durchmesser 12,0 mm. Die Tragfähigkeit der Dübel bzw. Betonschrauben ist extra nachzuweisen.
Die Einbauhöhe beträgt 142 - 207 mm. Die erforderliche Mindestholzabmessung beträgt 120/120 mm.
Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:
- F1,Rk (Druck) = 68,6 kN Drucktragfähigkeit in Richtung der Holzstütze
- F1,Rk (Zug) = 7,4 kN Zugtragfähigkeit in Richtung der Holzstütze
- F2/3,Rk = 2,2 kN Horizontaltragfähigkeit in Richtung der längeren Seite der Grundplatte
- F4/5,Rk = 1,2 kN Horizontaltragfähigkeit in Richtung der kürzeren Seite der Grundplatte
Die Anzahl und Anordnung der Pfostenträger sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-10/0413 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995.
Technische Daten:
