Auflagerung einer Holzstütze mittels Pfostenträger

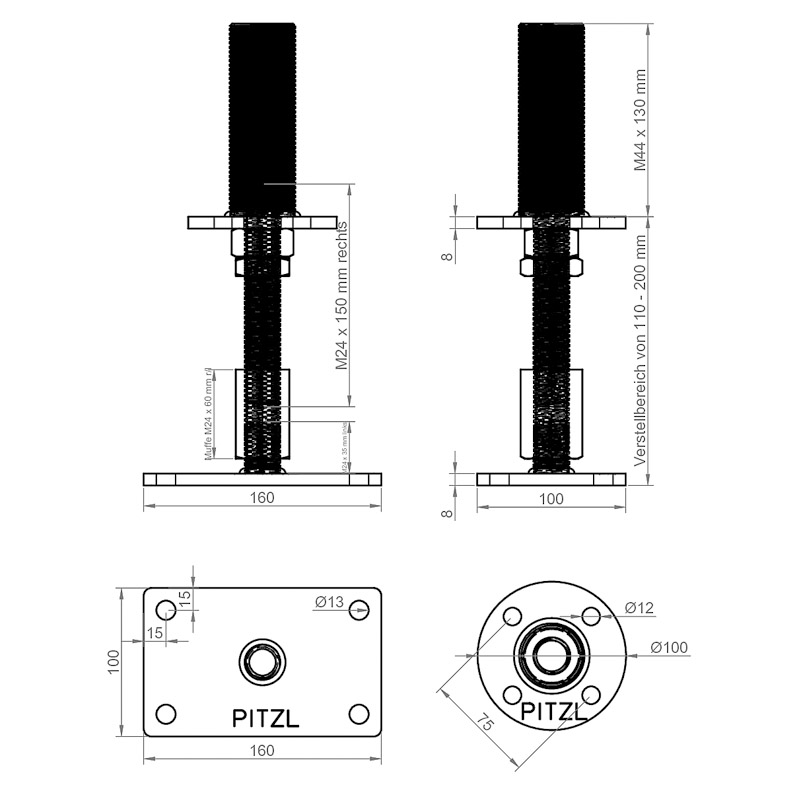

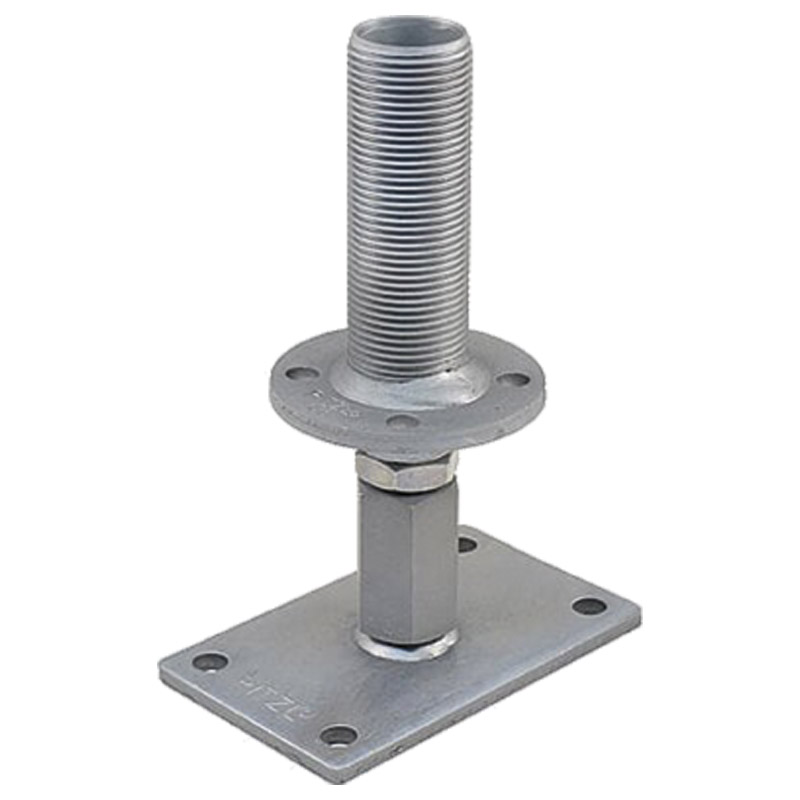

Auflagerung einer Holzstütze mit PITZL Pfostenträger 10931.1600 gemäß ETA-10/0413. Der Anschluss an die Holzstütze der oberen Platte (Ø 100 x 8 mm) erfolgt mittels 4 Stk. Vollgewindeschrauben mit dem Durchmesser 10,0 mm und einer Länge von 120 mm. Der Anschluss an Beton der Bodenplatte (100 x 160 x 8) erfolgt mittels 4 Stk. Dübel oder Betonschrauben mit Durchmesser 12,0 mm. Die Tragfähigkeit der Dübel bzw. Betonschrauben ist extra nachzuweisen.
Die Einbauhöhe beträgt 110 - 200 mm. Die erforderliche Mindestholzabmessung beträgt 120/120 mm.
Die Tragfähigkeitswerte, bezogen auf die Holzgüte C24, sind folgende:
- F1,Rk (Druck) = 110,0 kN Drucktragfähigkeit in Richtung der Holzstütze
- F1,Rk (Zug) = 13,2 kN Zugtragfähigkeit in Richtung der Holzstütze
- F2/3,Rk = 2,3 kN Horizontaltragfähigkeit in Richtung der längeren Seite der Grundplatte
- F4/5,Rk = 2,3 kN Horizontaltragfähigkeit in Richtung der kürzeren Seite der Grundplatte
Die Anzahl und Anordnung der Pfostenträger sowie der Einbau und die Montage sind den Spezifikationen gemäß ETA-10/0413 zu entnehmen und einzuhalten. Grundsätzlich gelten die Anforderungen der DIN EN 1995.
Montagehinweis:
Bei Pfostenträgern mit Rohrgewinde M 44 mit Bohrer Art. Nr. 50938.0000 Ø 42,5 mm (Abbundanlage Ø 43,5 mm) ein Loch 130 mm in das Hirnholz bohren. Das Rohrgewinde kann per Hand oder mit einem Schlagschrauber in das Hirnholz eingedreht und mit 4 Tellerkopf-Schrauben Ø 10 x 120 mm Vollgewinde befestigt werden. Kein zusätzliches Montagewerkzeug nötig!
Alternativ: Das Rohrgewinde kann bei einer Vorbohrung von Ø 44 mm auch eingesteckt werden. Obere Gewindestange (M 24 x 150 mm rechts) wird durch die obere Platte geschraubt und mit Mutter gesichert. Dadurch ist eine Grobeinstellung von 50 mm und eine Feineinstellung nach fertiger Montage über die rechts/links Muffe bis zu 65 mm möglich (komplette stufenlose Verstellbarkeit von 115 mm).
Technische Daten:
