- Zur Verschraubung des Bauteils muss eine SonderFensterbauschraube mit Schaftdurchmesser Ø 4,5 mm verwendet werden!
- Befestigungsschrauben für den Scherenarm müssen so gewählt und eingeschraubt werden, dass die Schraubenköpfe nicht gegenüber der jeweiligen Grundplatte vorstehen.
- Krt. Zubehör AX profilbezogen, siehe PDB TMZV41 - nur für Kunststoff-Elemente erforderlich
- Bei zusätzlichem Einsatz der Lastabtragung TMZV4000 ist ab Schere Gr. 2 ein Flügelgewicht 185 kg zulässig. Das Anwendungsdiagramm H58.AWD-T-K034 ist unbedingt zu beachten!

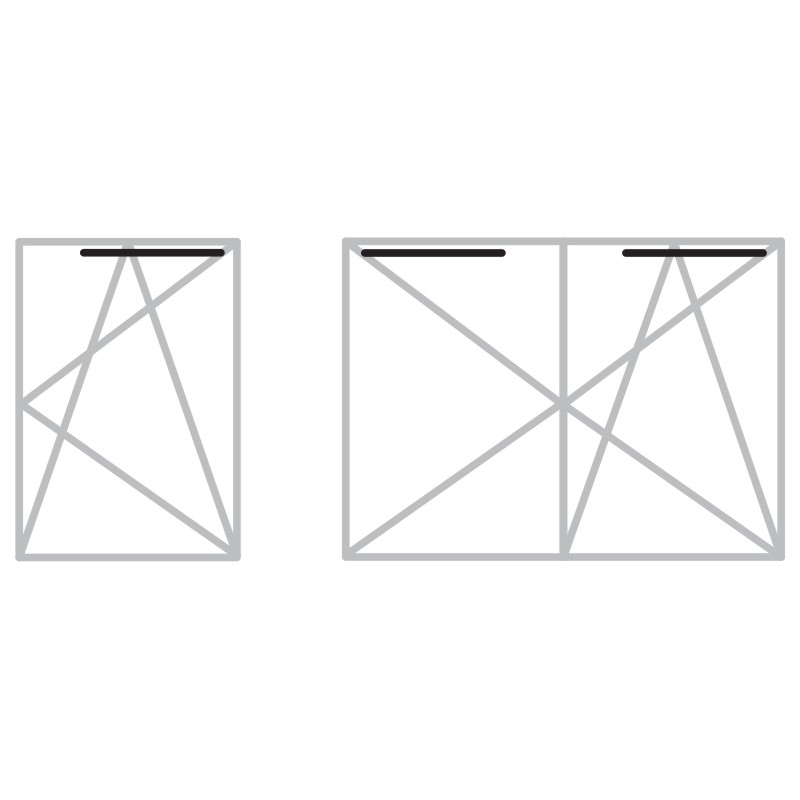

SIEGENIA, Drehkipp-Scherenarm, Größe: 5, DIN-Richtung: DIN Rechts, Material: Stahl, Modell: Titan AF, Modellnummer: AX 30, Farbton: titan silber, Oberfläche: galvanisiert, Flügelfalzbreite min.: 1051 mm, Flügelfalzbreite max.: 1250 mm, Flügelgewicht max.: 130 kg, Tragkraft: 130 kg, Anschlagrichtung: einseitig, Befestigungsart: zum Anschrauben, Fensterwerkstoff: Kunststoff, Holz, Länge: 531 mm, Nutlage: 13 mm, Anpressdruckverstellung: +/-1 mm,Anzahl Fensterflügel : einflügelig, zweiflügelig
Herstellerinformation: Siegenia-Aubi KG, Industriestrasse 1-3,DE 57234, Wilnsdorf, Email: info@siegenia.com
