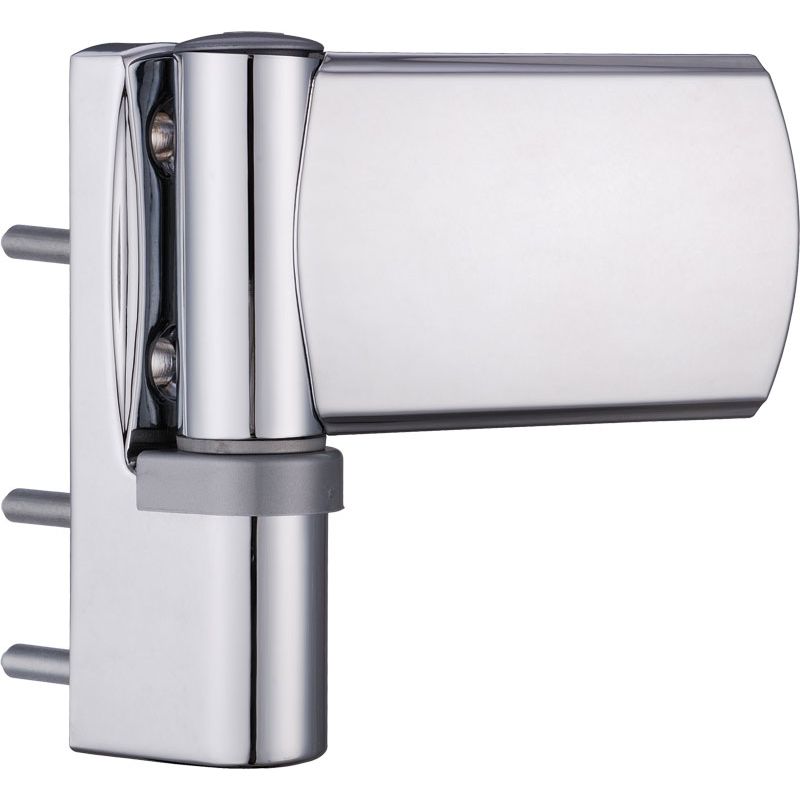

greenteQ Türband TB120.ZD.K Produktbild BIGPIC L

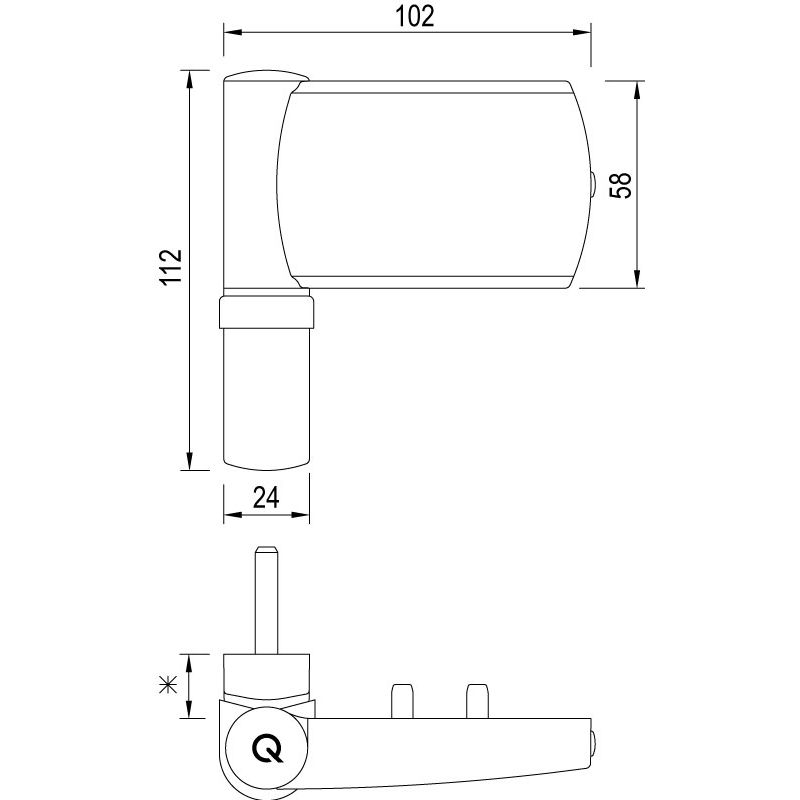

greenteQ Türband TB120.ZD.K Produktbild BIGSKZ L

greenteQ Türband TB120.ZD.K

VBH Art.-Nr.:	3994124210
Art.-Nr.:	3994124210

Vorgänger Artikel: 3918404210

Produkteigenschaften:

2-teiliges Türband aus Zink-Druckguss für nach innen und außen öffnende Kunststofftüren
Geprüft nach EN 1935
Bandklasse 13
Türflügel in 6 Richtungen, bei eingehängtem Türflügel, verstellbar: Horizontalverstellung +/- 5 mm, Höhenverstellung +4 mm / -1 mm, Andrucksverstellung +/- 1,5 mm.
3D verstellbar (Seite +/- 5,0 mm, Höhe + 4,0/- 1,0 mm, Andruck +/- 1,5 mm)
3 Überschlagstärken: 16,5 - 19,5 mm, 19,5 - 22,5 mm, 22,5 - 25,5 mm
Belastbarkeit in Abhängigkeit der Profilausführung max. 120 kg
Verwendung gemäß Verwendungshinweis.

Klassifizierungsschlüssel: | 4 | 7 | 6 | 0 | 1 | 4 | 0 | 13 |

Technische Daten:

Belastungswert 120,0 kg (bei 2 Bänder pro Flügel 1 x 2 m)
Rollenlänge 112,0 mm
Rollendurchmesser 24,0 mm

Einsatzgebiete:

Die Materialien aus denen das Band hergestellt ist, sind nicht beständig in Gegenwart chlor- oder salzhaltiger Medien wie beispielweise Salzwasser oder der chlorhaltigen Atmosphären in Hallenbädern oder stark industriellen / verschmutzen Gebieten. Insbesondere bei den nicht pulverbeschichteten Farben kann es zu Beschädigungen kommen. Zu den pulverbeschichteten Farben gehören weiß RAL 9016, braun RAL 8019 und schwarz RAL 9005 matt. Bei den Türbändern mit einer Pulverbeschichtung ist die Beständigkeit höher als bei den nicht pulverbeschichteten

Lehrentechnik und Zubehör:

Bohrlehre Kunststoff: VBH 394.304 / 0000
Teleskopstange: VBH 394.305 / 0000

Verwendungshinweis:

Das Türband wurde nach der EN 1935 geprüft und erfüllt die dort vorgeschriebenen Anforderungen an Türbänder ohne Eignung zur Verwendung an Feuer-/ Rauchschutztüren oder an Türen in Fluchtwegen. Prüfungen für die Eignung zur Verwendung an Feuer-/Rauchschutztüren oder an Türen in Fluchtwegen wurden nicht durchgeführt. Das Türband darf nicht an Feuer-/Rauchschutztüren (siehe Klassifizierungsschlüssel) oder an Türen in Fluchtwegen verwendet werden. Das Türband trägt daher keine CE-Kennzeichnung.

Herstellerinformation: VBH Holding GmbH, Siemensstr. 38,DE 70825, Korntal-Münchingen, Email: info@vbh.de

01 Typ:: Aufschraubband
02 Bandkonstruktion:: 2-teilig
Bandfußbreite:: 24 mm
Bandhöhe:: 112 mm
Bezeichnung:: TB120
EANCode:: 4035142158995
Einstellmöglichkeit:: 6-fach
Farbe Hersteller:: PVD chrom poliert
Klassifizierung:: | 4 | 7 | 6 | 0 | 1 | 4 | 0 | 13 |
Richtung:: DIN links/rechts
Rollen-Ø:: 24 mm
Stiftsicherung:: ✓
Türgewicht max.:: 120 kg
VPE:: 1 Stk.
mit Energieübertragung:: -
Überschlagstärke Aufschraub-Türband:: 19,5 - 22,5 mm

Produktinformationen

PL_Karta techniczna

RU_Лист данных

DE_Produktdatenblatt

DE_Montageanleitung

EN_Assembly instructions

EN_Data sheet

Prüfzeugnisse

EN_Classification key

DE_Klassifizierungsschlüssel

Haftungshinweis:

Die hier veröffentlichten Produkt- und Montageinformationen sind von den in den Dokumenten bezeichneten Herstellern erstellt. Eine Haftung der VBH Deutschland GmbH für die Richtigkeit der enthaltenen Informationen ist ausgeschlossen.
