Vorgänger Artikel: 3401944110

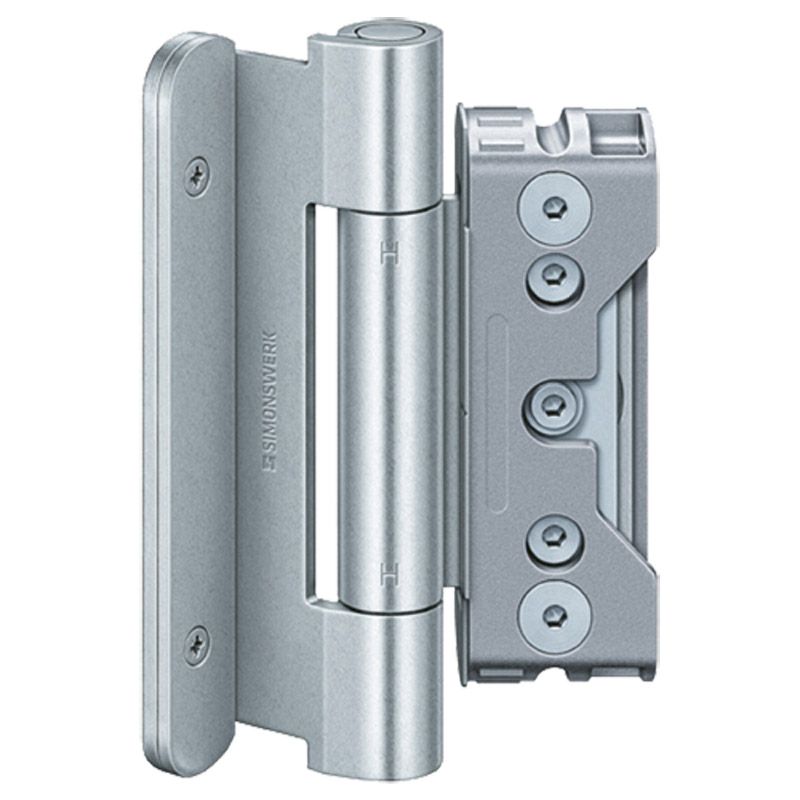

Holzhaustürband BAKA Protect 4010 3D FD mit verdeckt liegendem Aufnahmeelement im Flügel und Rahmen für Türen mit Flügeldichtung. CE-zertifiziert, DIN links und rechts verwendbar. 3D Komfort-Exzenter-Verstellung.
Dreidimensional verstellbar: Höhe +/- 3,0 mm, Seite +/- 3,0 mm, Andruck +/- 3,0 mm. Wartungsfreie Gleitlagertechnik.
1 Satz besteht aus 3 Bändern: 1 Band = Höhenverstellung, 2 Bänder = Andruckverstellung.
Produkteigenschaften
- Stiftsicherung: Ja

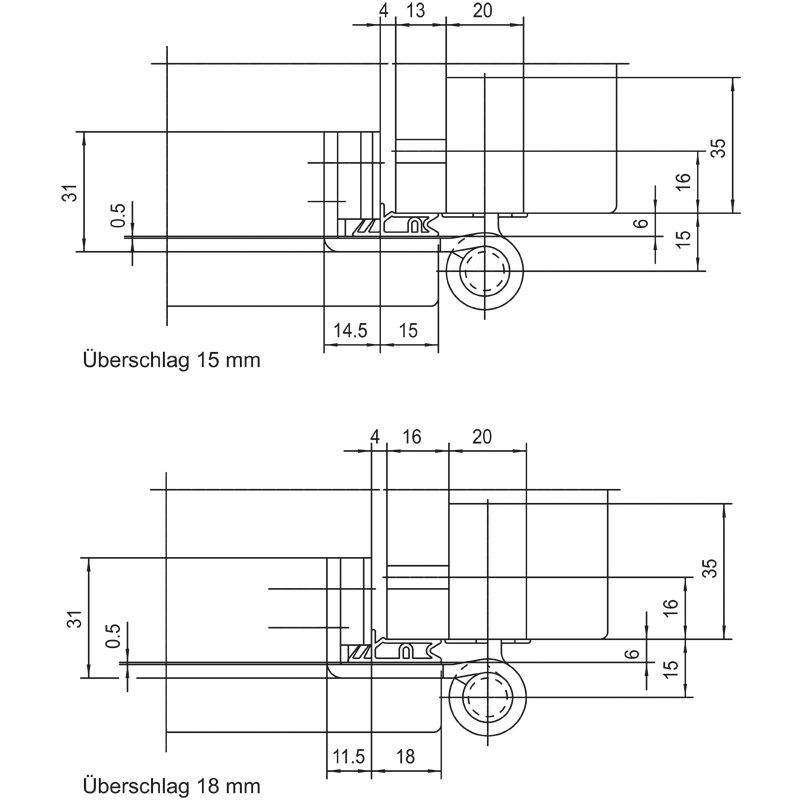

- verdeckt liegendes Aufnahmeelement im Flügel und Rahmen
- wartungsfreie Gleitlagertechnik
- 3D verstellbar (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 3,0 mm)
- für Systemprüfungen nach DIN EN 1627 ff. einsetzbar
- mit Komfort-Exzenter-Verstellung
- innenliegender Stift
- für Türen mit Flügeldichtung
- Funktionsbereich: Feuerschutz, Schallschutz und Einbruchhemmung
Technische Daten
- Belastungswert 160,0 kg (bei 2 Bänder pro Flügel 1 x 2 m).
Die Belastungsgrenze beim Einsatz eines dritten Bandes im oberen Drittel ist bei 180 kg erreicht. Im Bedarfsfall ist ein 4. Band zu bestellen.

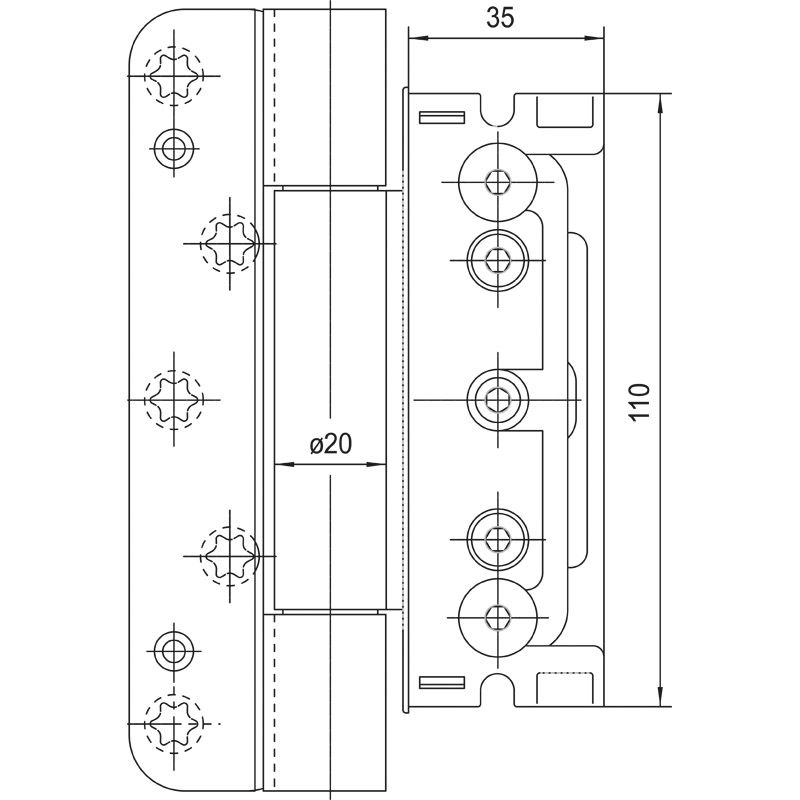

- Rollenlänge 140,0 mm
- Rollendurchmesser 20,0 mm
- Fräserdurchmesser 20,0 mm
Klassifizierungsschlüssel| 2 | 7 | 3 | 1 | 1 |
1 | 0 | 10
2 |
1 in Abhängigkeit der Oberflächenausführung
2 die Dauerfunktionsprüfung wurde mit einem Gewicht von 160 kg absolviertLehrentechnik und ZubehörUmrüstset BAKA Protect 4000 Rahmen: VBH 217.268 / 9302
Rasterlehre BAKA Protect 4000 Flügel: VBH 217.268 / 2076
Rasterlehre BAKA Protect 4000 Rahmen: VBH 400.426 / 0000
Fräskörper BAKA Protect 4000 Flügel: VBH 999.990 / 0141
Bohr-/Fräskörper BAKA Protect 4000 Rahmen: VBH 999.990 / 2507
HSS-G Spiralbohrer DIN 340 6,0 x 91 x 139 mm: VBH 217.269 / 6137
Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
