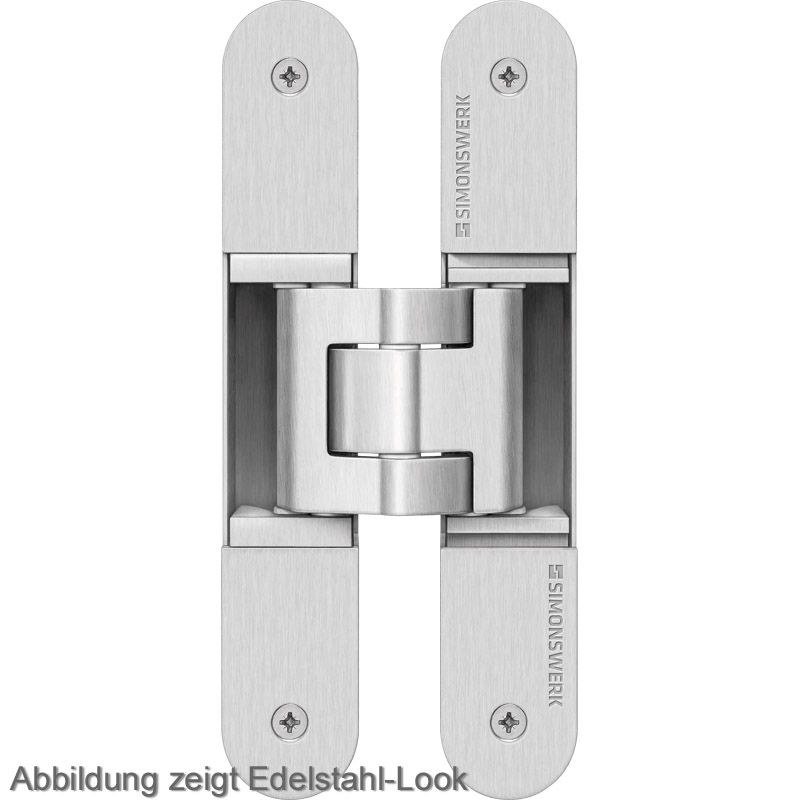

Komplett verdeckt liegendes Objektband für ungefälzte Wohnraum- und Objekttüren (Holz) an Blendrahmen oder Block-, Futter-, Stahl- und Aluminiumzargen und für Türen mit Anforderungen an den Rauch- und Brandschutz und/oder für Türen in Flucht- und Rettungswegen.
Produkteigenschaften:
komplett verdeckt liegendes Bandsystem

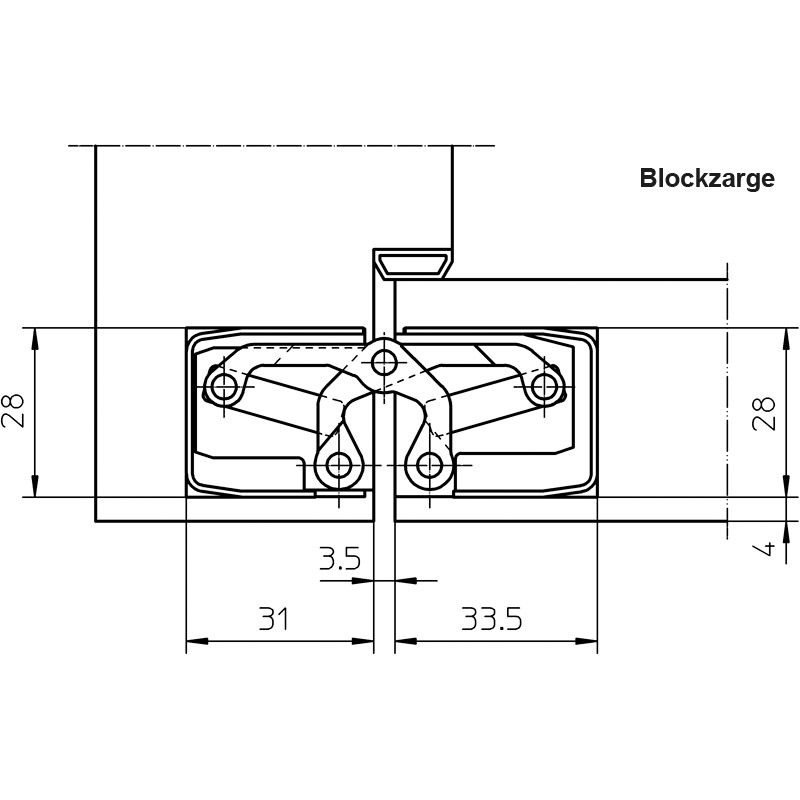

für Holz-, Stahl- und Aluminiumzargen
wartungsfreie Gleitlagertechnik
komfortable 3D Verstellung (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 1,0 mm)
seitlich geschlossene Bandgehäuse für eine homogene Optik in der Fräsung
Funktionsbereich:
Feuerschutz
Rauchschutz
Einbruchhemmung
Technische Daten:
Belastungswert 80,0 kg (bei 2 Bänder pro Flügel 1 x 2 m)

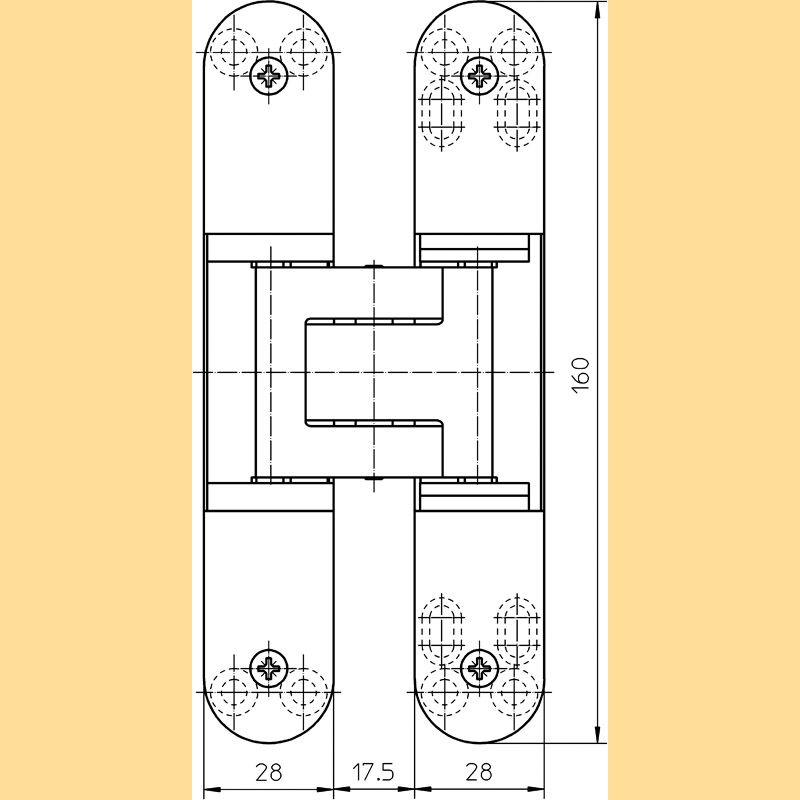

Gesamtlänge 160,0 mm
Breite Flügel 28,0 mm
Breite Rahmen 28,0 mm
Fräser Ø 24,0 mmÖffnungswinkel 180°
zertifiziert nach DIN EN 1935:3 7 4 1 1 * 0 11a
* in Abhängigkeit der Oberflächenausführung
Modell ist kombinierbar mit:
TE 340 3D FZ (Befestigungsplatte, Futterzarge),
TE 340 3D SZ (Aufnahmeelement, Stahlzarge)
Lehrentechnik und Zubehör:
Befestigungsplatte TE 340 3D FZ VBH 217.271 / 2576
Universalfräsrahmen VBH 999.990 / 0729
Schablone 5 250693 5 (Stufe 1) VBH 999.990 / 3142
Schablone 5 250694 5 (Stufe 2) VBH 217.268 / 2644
Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
01 Typ:
Verdeckt liegendes Bandsystem
02 Bandkonstruktion:
2-teilig
Bandhöhe:
160 mm
Bezeichnung:
TECTUS TE 340 3D
EANCode:
4015471106614
Einstellmöglichkeit:
6-fach
Farbe Hersteller:
silberfarbig F1 beschichtet
Klassifizierung:
| 3 | 7 | 4 | 1 | 1 | * | 0 | 11 |
Richtung:
DIN links/rechts
Rollen-Ø:
15 mm
Stiftsicherung:
-
Türgewicht max.:
80 kg
mit Energieübertragung:
-
