Vorgänger Artikel: 3878330100

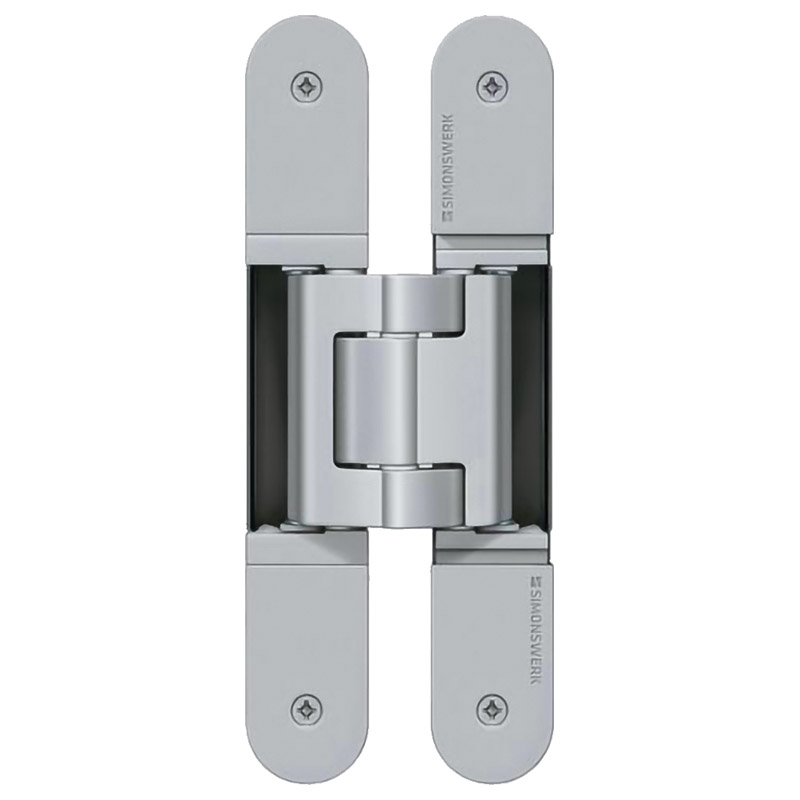

Komplett verdeckt liegendes Bandsystem für ungefälzte Objekt- und Funktionstüren an Blendrahmen oder Block-, Futter-, Stahl- und Aluminiumzargen und für Türen mit Anforderungen an den Rauch- und Brandschutz und/oder für Türen in Flucht- und Rettungswegen.
Produkteigenschaften:
- komplett verdeckt liegendes Bandsystem

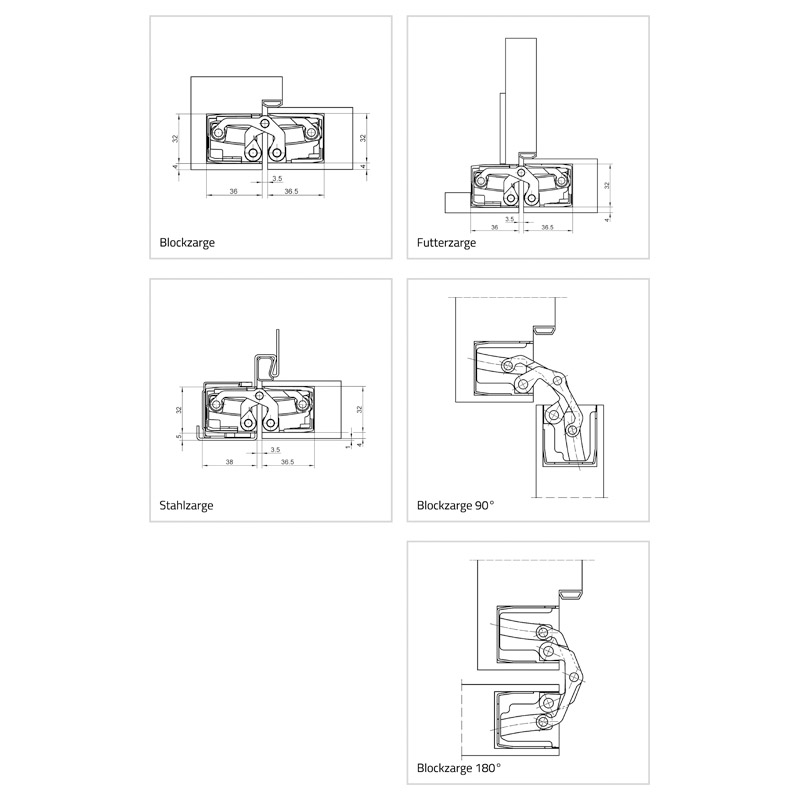

- für Holz-, Stahl- und Aluminiumzargen
- für ungefälzte Objekt- und Funktionstüren
- komfortable 3D Verstellung (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 1,0 mm)
- wartungsfreie Gleitlagertechnik
Funktionsbereich:
- Feuerschutz
- Rauchschutz
- Schallschutz
- Einbruchhemmung

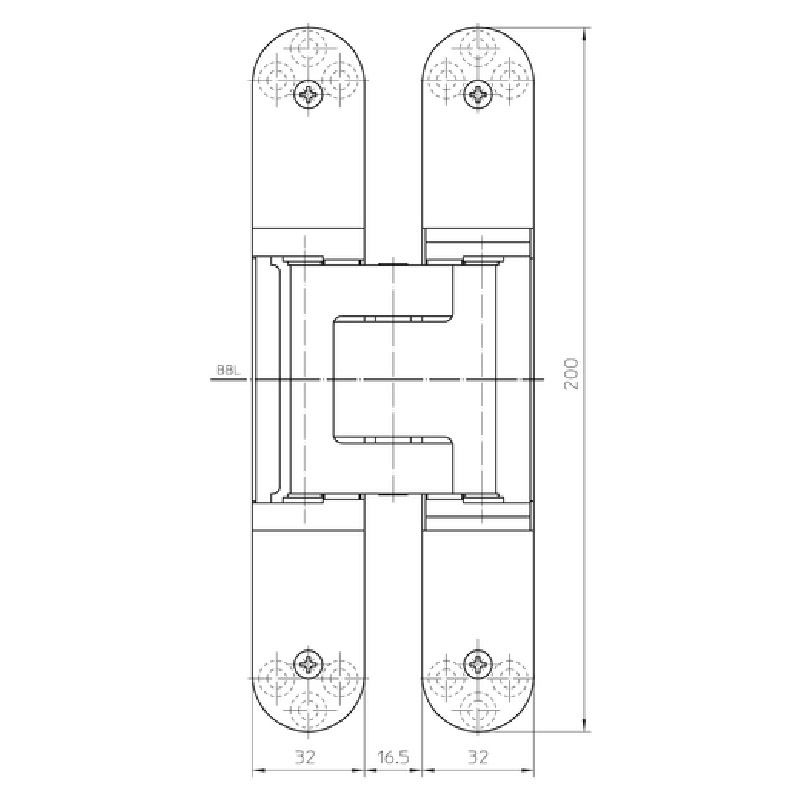

Technische Daten:
- Belastungswert 120,0 kg (bei 2 Bänder pro Flügel 1 x 2 m)
- Gesamtlänge 200,0 mm
- Breite Flügel 32,0 mm
- Breite Rahmen 32,0 mm
- Fräser Ø 24,0 mm
- Anlaufring-Ø: 30,0 mm
- Öffnungswinkel 180°
- zertifiziert nach DIN EN 1935:4 7 6 1 1 * 1 13
* in Abhängigkeit der Oberflächenausführung
Modell ist kombinierbar mit:
- TE 540 3D FZ
- TE 540 3D SZ
- TE 540 3D ST
Lehrentechnik und Zubehör:
- Universalfräsrahmen VBH 999.990 / 0729
- Schablone 5 250680 5 (Stufe 1) VBH 217.269 / 0329
- Schablone 5 250681 5 (Stufe 2) VBH 217.270 / 3885
Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
