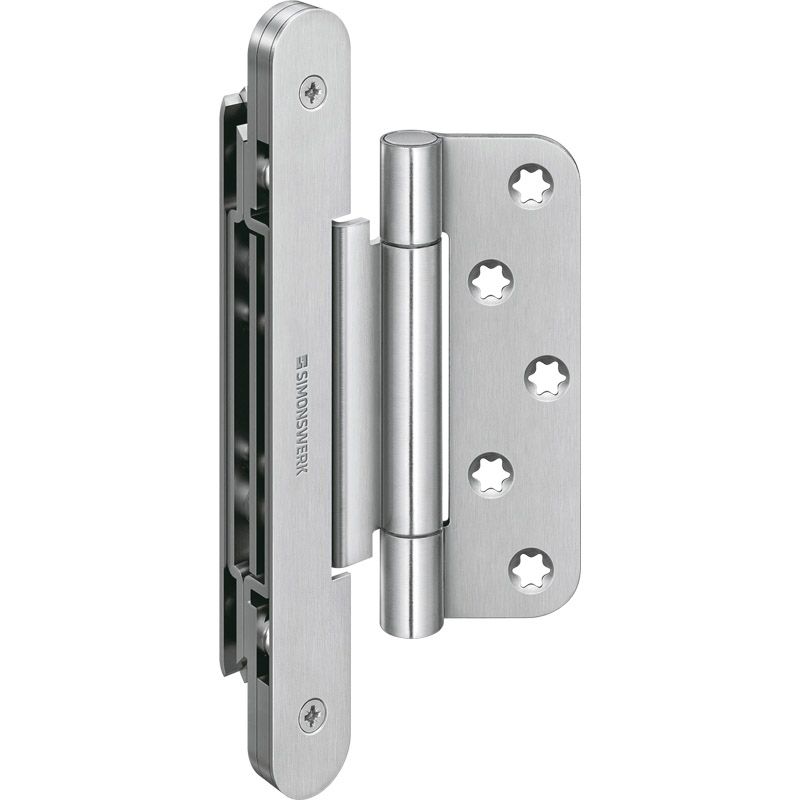

Objektband mit filigraner Bandrolle für ungefälzte Objekttüren (Holz) an schmalen Blockzargen oder Blendrahmen und für Türen mit Anforderungen an den Rauch- und Brandschutz und/oder für Türen in Flucht- und Rettungswegen.Produkteigenschaften:
mit Aufnahmeelement im Türflügel
3D komfortabel verstellbar (Seite +/- 3,0 mm, Höhe +/- 3,0 mm, Andruck +/- 1,0 mm)
innenliegender Bandstift
verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
mit reduzierter, filigraner Bandrolle für den Einsatz an hochwertigen Türen mit schmalen, zurückgenommenen Zargenansichten
integrierte Stiftsicherung

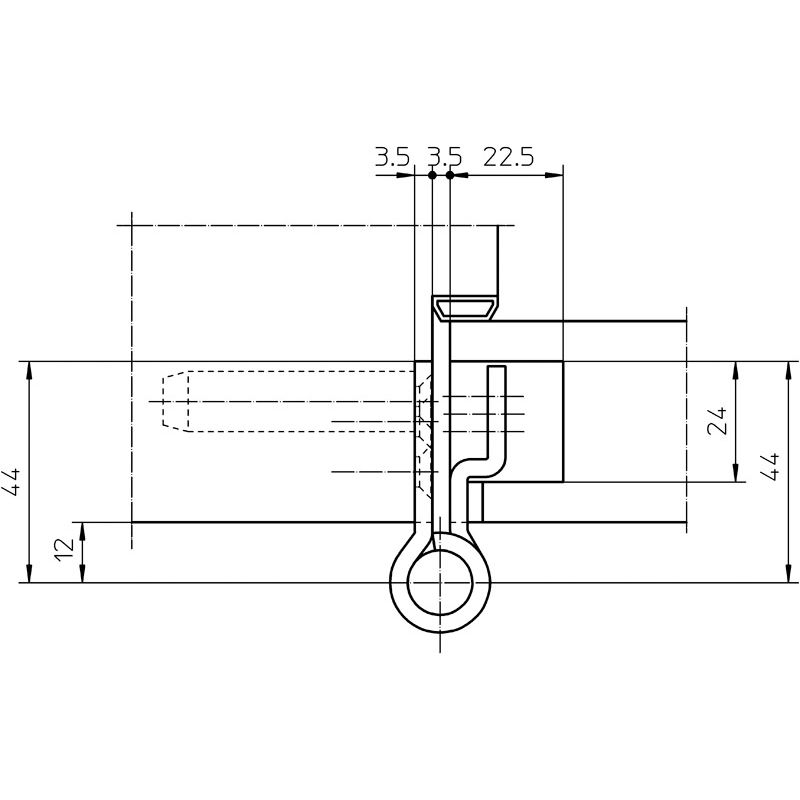

Funktionsbereich:

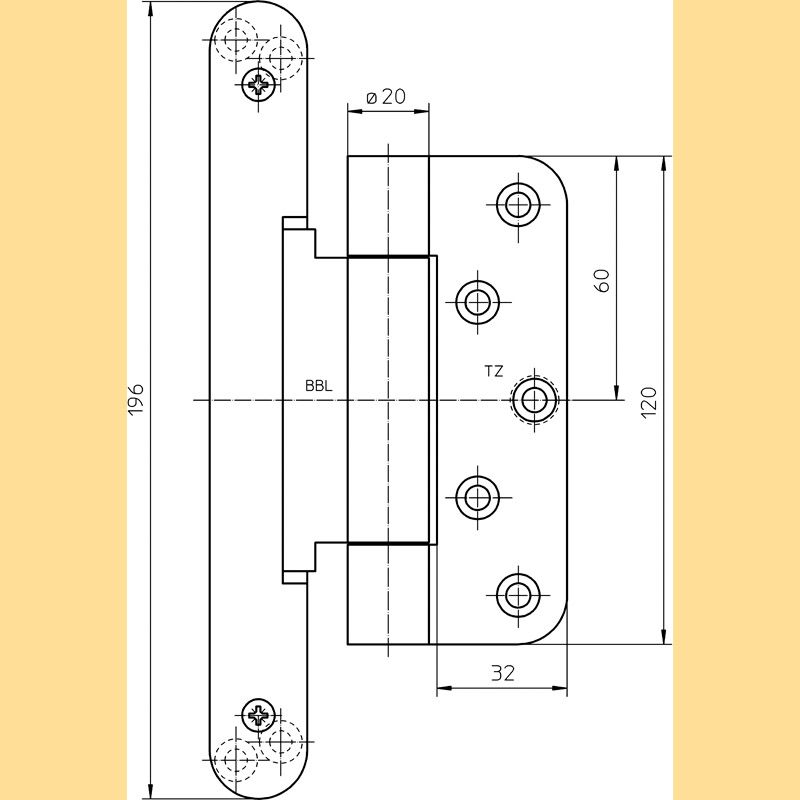

Technische Daten:
Belastungswert 160,0 kg (bei 2 Bänder pro Flügel 1 x 2 m)
Rollenlänge 160,0 mm
Rollendurchmesser 15,0 mm
Materialstärke 3,0 mm
Fräser Ø 24,0 mm
Stiftdurchmesser 10,0 mm
zertifiziert nach DIN EN 1935:4 7 6 1 1 * 1 13
* in Abhängigkeit der Oberflächenausführung Modell ist kombinierbar mit:
VN 2900/160 (Aufnahmeelement, Holzzarge)
Lehrentechnik und Zubehör:
Universalfräsrahmen VBH 999.990 / 0729
Schablone 5 250353 5 (Rahmen) VBH 217.270 / 3883
Schablone 5 250697 5 (Flügel Stufe 1) VBH 217.270 / 5247
Schablone 5 250698 5 (Flügel Stufe 2) VBH 217.270 / 5248
Schablone 5 250699 5 (Flügel Stufe 3) VBH 217.270 / 5249
Tragzapfen 12 x 50 mm VBH 384.936 / 6500
Schrauben 5,0 x 50,0 mm VBH Im Blätterkatalog ansehen
Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
