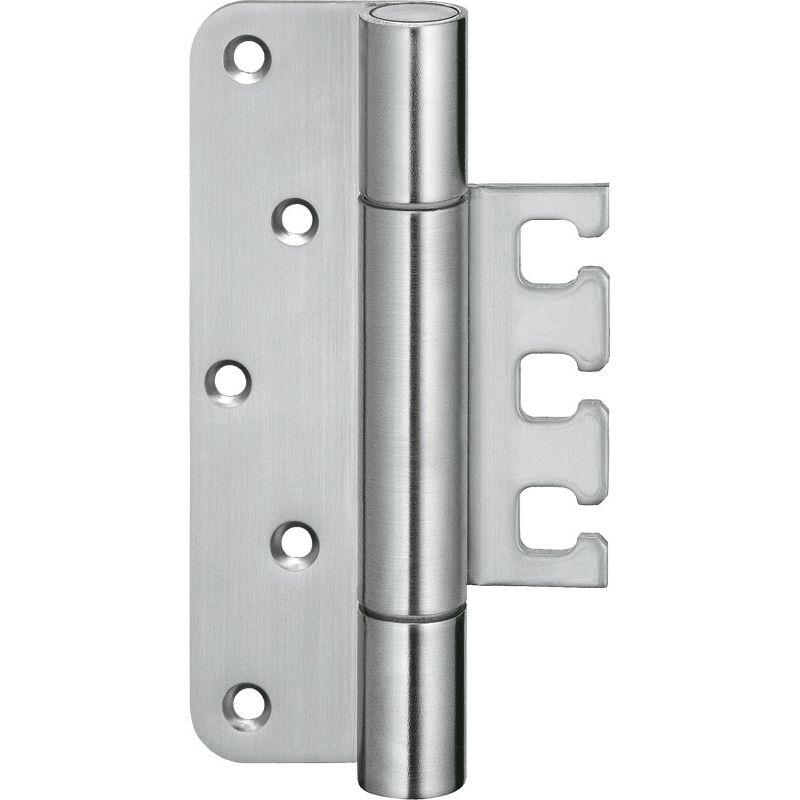

Objektband für ungefälzte Objekttüren (Holz) an Blendrahmen oder Block-, Futter-, Stahl- und Aluminiumzargen und für Türen mit Anforderungen an den Rauch- und Brandschutz und/oder für Türen in Flucht- und Rettungswegen.Produktmerkmale:
für 3D verstellbare Aufnahmeelemente VARIANT VX
innenliegender, verdrehsicherer Schraubstift
verdeckt liegende, wartungsfreie Axial-Radial-Gleitlager
Funktionsbereich:

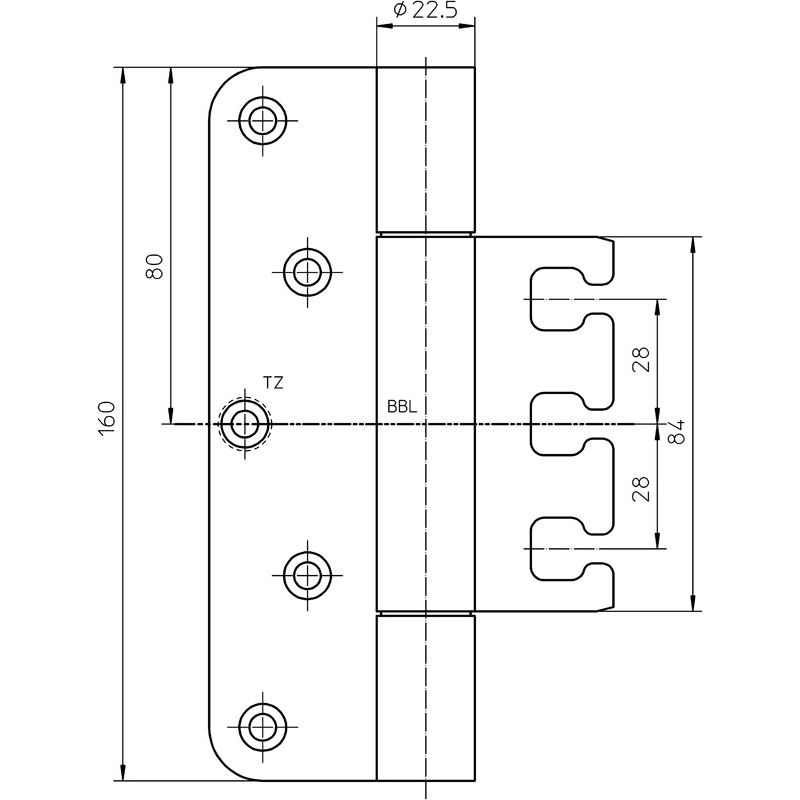

Technische Daten:
Belastungswert 200,0 kg (bei 2 Bänder pro Flügel 1 x 2 m)
Rollenlänge 160,0 mm
Rollendurchmesser 22,5 mm
Materialstärke 3,5 mm
Fräser Ø 24,0 mm
zertifiziert nach DIN EN 1935:4 7 7 1 1 * 1 14
* in Abhängigkeit der Oberflächenausführung Modell ist kombinierbar mit:
VX 2501 3D (Aufnahmeelement, Blockzarge)
VX 2501 3D N (Aufnahmeelement, Blockzarge)
VX 7501 3D (Aufnahmeelement, Blockzarge)
VX 2502 3D (Aufnahmeelement, Futterzarge)
VX 2502 3D N (Aufnahmeelement, Futterzarge)
VX 7502 3D (Aufnahmeelement, Futterzarge)
VX 2505 3D N (Aufnahmeelement, Blendrahmen)
VX 7505 3D (Aufnahmeelement, Blendrahmen)
VX 2511 3D (Aufnahmeelement, Stahlzarge)
VX 7611 3D (Aufnahmeelement, Stahlzarge)
VX 7612 3D (Aufnahmeelement, Stahlzarge)
VX 7521 3D (Aufnahmeelement, Aluminiumzarge).
Lehrentechnik und Zubehör:
Universalfräsrahmen VBH 999.990 / 0729
Schablone 5 250353 5 VBH 217.2270 / 3883
Aufnahmeelement VX 2501 3D N verzinkt VBH 217.270 / 1706
Abdeckwinkel VX 2560 KK N Edelstahl VBH 217.269 / 9393
Tragzapfen 12 x 50 mm VBH 384.936 / 6500
Schrauben 5,0 x 50,0 mm VBH Im Blätterkatalog ansehen
Herstellerinformation: Simonswerk GmbH, Bosfelder Weg 5,DE 33378, Rheda-Wiedenbrück, Email: info@simonswerk.de
